Détails sur le produit:
|
| Numéro de modèle: | TPGW 160402 | Astuces: | 1N |
|---|---|---|---|
| Caractéristique: | Choix facile et livraison rapide | Marque de produit: | WORLDIA |
| Famille de produits: | ManaNova | Matériel: | PCD+Carbide |
| Catégorie de PCD: | MND10 | Application: | Usinage des matériaux non ferreux |
| Mettre en évidence: | Coupeur universel d'insertion de carbure,Coupeur d'insertion de carbure de TPGW,Outillage de RoHS PCD pour l'aluminium |
||

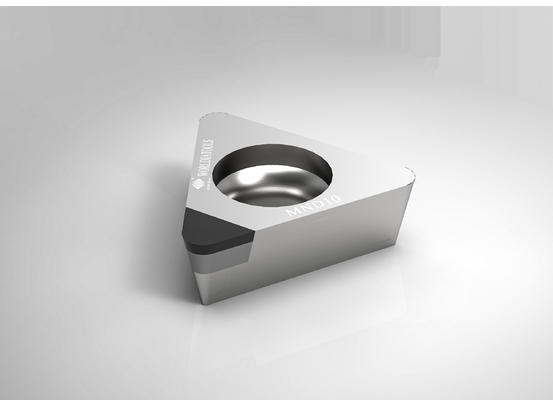

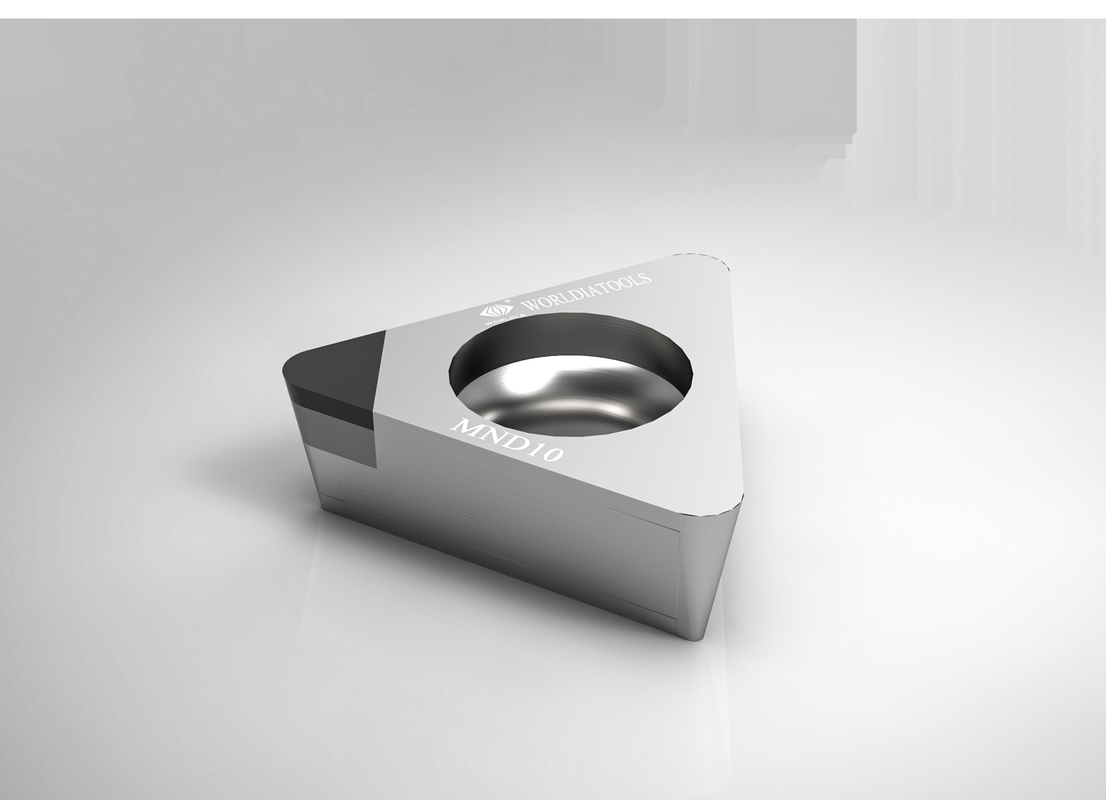

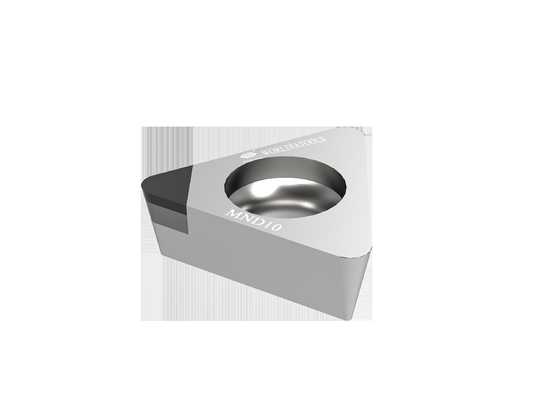

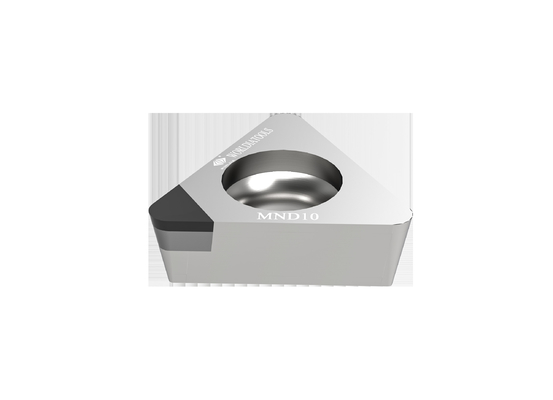

Insertion de rotation de coupe de l'insertion PCD de carbure standard de TPGW 160404 pour les matériaux non ferreux
WORLDIA
Dans le worldia de fabrication, les changements nous poussent pour favoriser nos produits et services.
Nous sommes consacrés à te fournir les outils de coupe et les solutions qui assortissent les ambitions de votre société.
Nous voulons grandir avec vous ensemble.
Description :
ManaNova, une sous-marque de Worldia, est placé comme série standard à extrémité élevé.
Pour répondre aux besoins des clients comme but, nous choisissons strictement des matériaux de PCD/PCBN pour fournir un universel,
effet de coupure stable et et efficace.
La caractéristique critique de ManaNova est choix facile et livraison rapide.
« Il est facile choisir choix facile » selon la table et l'application de comparaison.
« La livraison rapide » est toutes les insertions de ManaNova PCD dans le catalogue sont disponible en stock.
Éliminant la force majeure, vous pouvez obtenir d'ici 4-5 jours.
Matériel :
Nous fabriquons des outils de PCD avec les machines de développement avancées et commandons la qualité du produit
dès le début qui garde des outils de PCD avec la qualité de grande précision et bonne avec la cohérence.
Nous fabriquons des outils de BCN avec une industrie-principale découpeuse de 5 axes et un vide auto-conçu
four de soudure qui garde des outils de BCN avec la force de grande précision et soudante.
Produits principaux :
L'insertion de PCBN convient à usiner la fonte en acier trempé et grise, le fer malléable, et la métallurgie des poudres.
L'insertion de PCD (matériel MND10) convient à l'usinage approximatif et de finition de l'alliage d'aluminium et d'autres matériaux de non-métal.
Insertion de PCD : Fourniture stable, effet de coupure efficace universel et élevé.
T
Avantages :
·De haute qualité
·Coût bas
·Approvisionnement direct d'usine
Application :
| MND10 | Approprié à la coupe des matériaux non ferreux tels que les alliages d'aluminium, etc. |
| Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC), et les plastiques de tissu-renforcé de carbone (CFRP). PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
|
| ·Alliages en aluminium et d'aluminium | |
| ·Alliages de cuivre, en laiton, et en bronze | |
| ·Alliages de zinc et de magnésium | |
| ·Fibre de carbone | |
| ·Résines époxydes | |
| ·Plastiques | |
| ·Composés de fibre de verre | |
| ·Composés de graphite |
Spécifications :
| Angle | Dimensions | Catégorie | ||||||
| Code de norme ANSI | Code d'OIN | Astuces | IC millimètre |
S millimètre |
R millimètre |
Φd millimètre |
Le millimètre |
Énoncé des besoins pour la mission 10 |
| TPGW 220,5 | TPGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 3,3 | 2,5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 3,3 | 2,5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 3,3 | 2,5 | √ |
| TPGW 330,5 | TPGW 160402 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9,525 | 4,76 | 0,4 | 4,4 | 2,5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9,525 | 3,18 | 0,8 | 3,3 | 15,3 | √ |
| Recommandation de taux d'entrée | ||||||
| Rayon de nez (millimètres) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ du taux d'entrée f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
