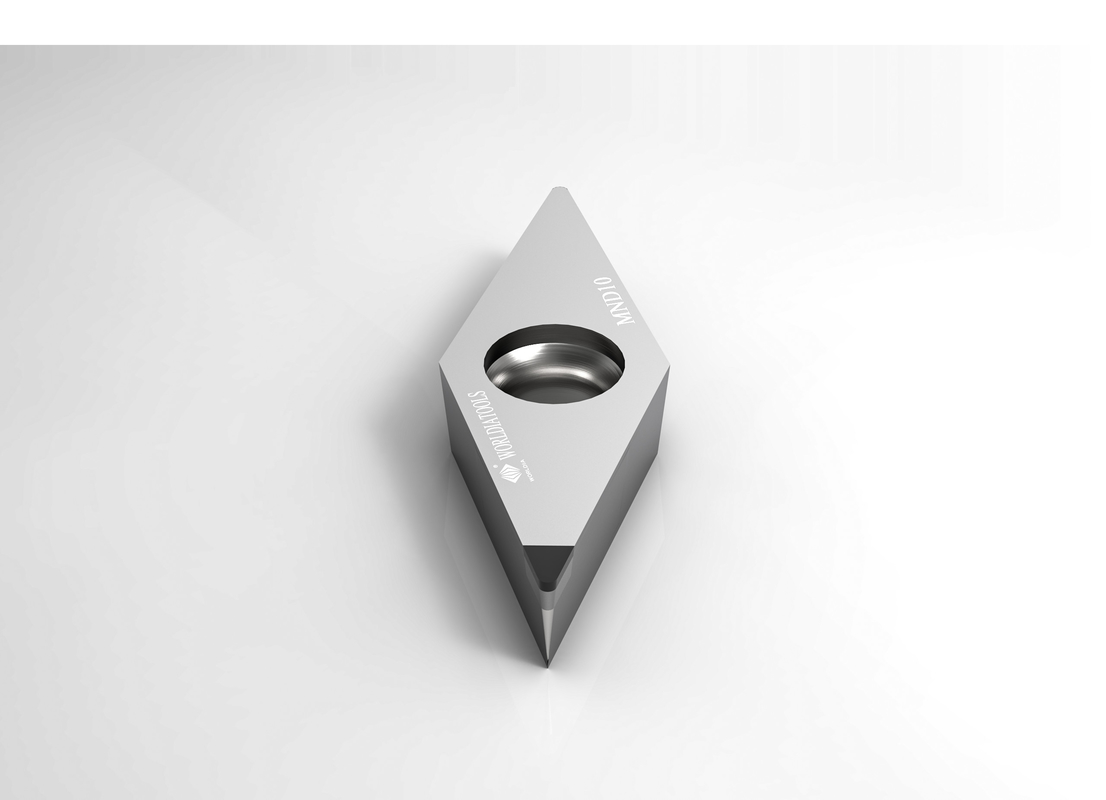

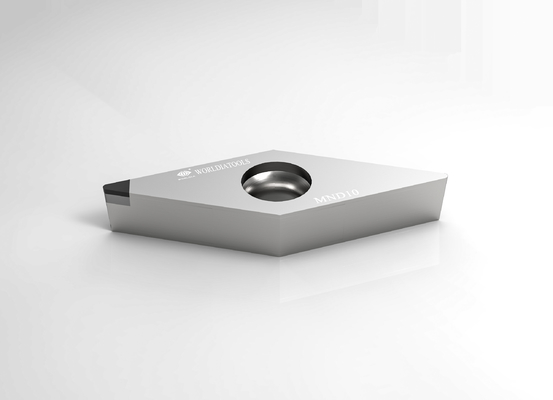

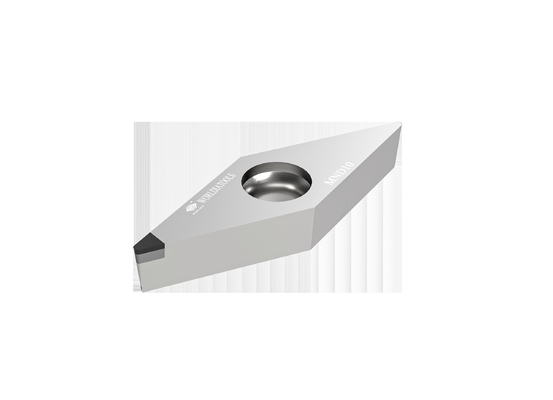

Insertion de rotation de coupe de l'insertion PCD de carbure standard de VBGW 1604024 pour les matériaux non ferreux
WORLDIA prête l'attention particulière à la fabrication des outils de coupe durs superbes standard.
Et nous avons fait énormément d'innovations techniques en concevant et la fabrication
Insertions de PCBN/PCD/CVD et produits connexes.
Matériel :
Diamant polycristallin (PCD)
1. Réduisez votre coût de usinage de manière significative
2. Pour l'usinage en métal non ferreux
Nitrure de bore cubique polycristalline (BCN)
1. Avec une excellente dureté chaude
2. résistance de bonne dureté et de choc thermique.
3. Pour en acier trempé, des fontes, des fers agglomérés aussi bien que l'usinage de composants de métallurgie des poudres
Description :
MANANOVA est la sous-marque de WORLDIA, placée comme série standard à extrémité élevé, favorisant principalement
Insertions standard de PCD/PCBN.
MANANOVA prend « le choix facile et la livraison rapide » comme caractéristique, qui prévoit pour fournir rapide et
service efficace pour que les clients domestiques et étrangers satisfassent leur demande des outils normalisés et universalized.
Produits principaux :
L'insertion de PCBN convient à usiner la fonte en acier trempé et grise, le fer malléable, et la métallurgie des poudres.
L'insertion de PCD convient à l'usinage approximatif et de finition de l'alliage d'aluminium et d'autres matériaux de non-métal.
Service :
· Service en ligne de magasin
· Appui de distributeur local
· Support technique
Application :
| MND10 |
Appliqué à la coupe des matériaux non ferreux tels que les alliages d'aluminium, etc. |
Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC), et les plastiques de tissu-renforcé de carbone (CFRP).
PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
| ·Alliages en aluminium et d'aluminium |
| ·Alliages de cuivre, en laiton, et en bronze |
| ·Alliages de zinc et de magnésium |
| ·Fibre de carbone |
| ·Résines époxydes |
| ·Plastiques |
| ·Composés de fibre de verre |
| ·Composés de graphite |
Spécifications :
| Angle |
Dimensions |
Catégorie |
| Code de norme ANSI |
Code d'OIN |
Astuces |
IC
millimètre |
S
millimètre |
R
millimètre |
Φd
millimètre |
Le
millimètre |
Énoncé des besoins pour la mission
10 |
| VBGW 330,5 |
VBGW 160402 |
1N |
9,525 |
4,76 |
0,2 |
4,4 |
2,5 |
√ |
| VBGW 331 |
VBGW 160404 |
1N |
9,525 |
4,76 |
0,4 |
4,4 |
2,5 |
√ |
| VBGW 332 |
VBGW 160408 |
1N |
9,525 |
4,76 |
0,8 |
4,4 |
2,5 |
√ |
| Recommandation de taux d'entrée |
| Rayon de nez (millimètres) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| ≤ du taux d'entrée f (mm/rev) |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
