Détails sur le produit:
|
| Marque de produit: | WORLDIA | Famille de produits: | ManaNova |
|---|---|---|---|
| Numéro de modèle: | TCGW 090202 | Nom: | Insertion standard de PCD |
| Usage: | Outils de rotation | Matériel: | PCD+Carbide |
| Catégorie de PCD: | MND10 | Astuces: | 1N |
| Type: | Insertion de coupe de PCD | Application: | Assortiment à haute précision des matériaux non ferreux |
| Mettre en évidence: | Inserts à pointe PCD en aluminium à haute teneur en silicium,inserts pcd TCGW pour l'aluminium,outils de tour à insert en carbure TCGW |
||

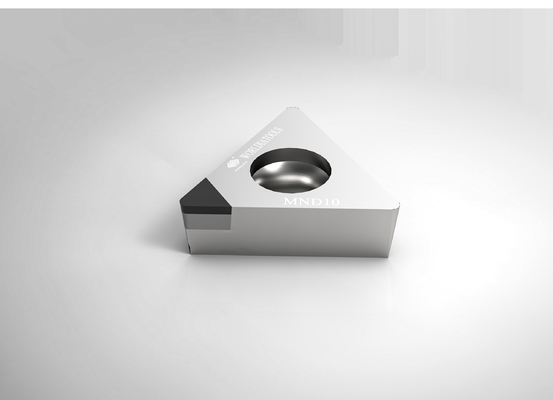

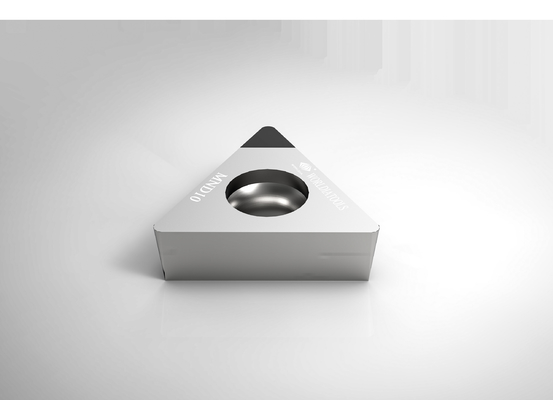

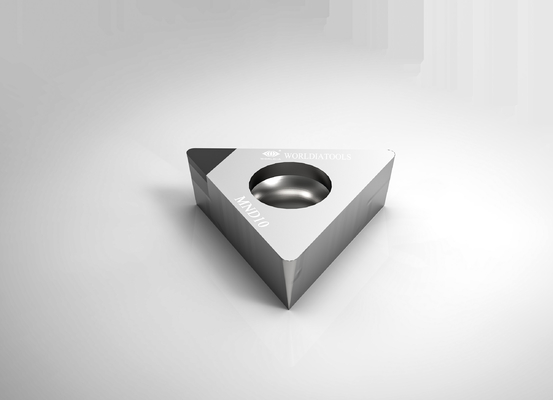

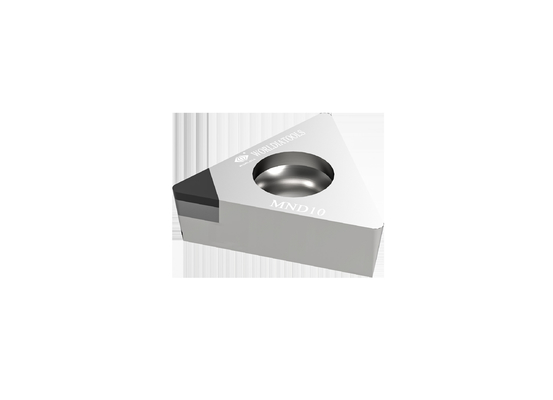

Insertion de rotation de coupe de l'insertion PCD du carbure TCGW090202 standard pour les matériaux non ferreux
Description :
« ManaNova » est une sous-marque de Worldia, se concentrant sur la série standard à extrémité élevé.
Nous choisissons strictement des matériaux de PCD et de PCBN pour rencontrer les clients normalisés et généraux
coupant des conditions et fournir des services rapides et efficaces
Le choix facile et la livraison rapide est la caractéristique de ManaNova
« Choix facile » : Il est facile de choisir selon la table de comparaison.
« La livraison rapide » : Tous les types d'insertions de ManaNova PCD dans le catalogue sont disponibles en stock.
Produits principaux :
Insertion de PCBN : type 7material/1, universel pour en acier trempé, la fonte, le fer malléable et la poudre metallury.
La série de Worldia ManaNova couvre 7 catégories de haute qualité de BCN pour le traitement d'en acier trempé, fonte,
et la métallurgie des poudres, les catégories disponibles sont MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN10, MSN20.
Des insertions de rotation de PCD peuvent être employées dans beaucoup de domaines comprenant l'industrie automobile, l'équipement d'énergie, et le bois et la pierre
industrie. Elle peut être employée pour couper et traiter différents matériaux tels que le métal non ferreux, carbure de tungstène, en céramique,
non-métal et matériau composite.
L'insertion de PCD convient à l'usinage approximatif et de finition de l'alliage d'aluminium et d'autres matériaux de non-métal.
Avantages :
·De haute qualité
·Coût bas
·Approvisionnement direct d'usine
Service :
· Service en ligne de magasin
· Appui de distributeur local
· Support technique
Application :
| MND10 | Appliqué à la coupure des matériaux non ferreux tels que les alliages d'aluminium, etc. |
| Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC) et les plastiques de tissu-renforcé de carbone (CFRP). PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
|
| ·Alliages en aluminium et d'aluminium | |
| ·Alliages de cuivre, en laiton et en bronze | |
| ·Alliages de zinc et de magnésium | |
| ·Fibre de carbone | |
| ·Résines époxydes | |
| ·Plastiques | |
| ·Composés de fibre de verre | |
| ·Composés de graphite |
Spécifications :
| Angle | Dimensions | Catégorie | ||||||
| Code de norme ANSI | Code d'OIN | Astuces | IC millimètre |
S millimètre |
R millimètre |
Φd millimètre |
Le millimètre |
Énoncé des besoins pour la mission 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9,525 | 3,97 | 0,2 | 4,4 | 16,2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4,4 | 15,9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3,97 | 0,8 | 4,4 | 15,3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2,4 | 9 | √ |
| Recommandation de taux d'entrée | ||||||
| Rayon de nez (millimètres) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ du taux d'entrée f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
