Détails sur le produit:
|
| Numéro de modèle: | TPGW 160402 | Type: | Norme |
|---|---|---|---|
| Revêtement: | Non-enduit | Marque de produit: | WORLDIA |
| Famille de produits: | ManaNova | Matériel: | PCD+Carbide |
| Catégorie de PCD: | MND10 | Application: | Haute précision de l'usinage des matériaux non ferreux |
| Mettre en évidence: | Poly diamant cristallin PCD coupant des insertions,TPGW PCD coupant des insertions,insertions de carbure de pcd pour l'acier inoxydable |
||

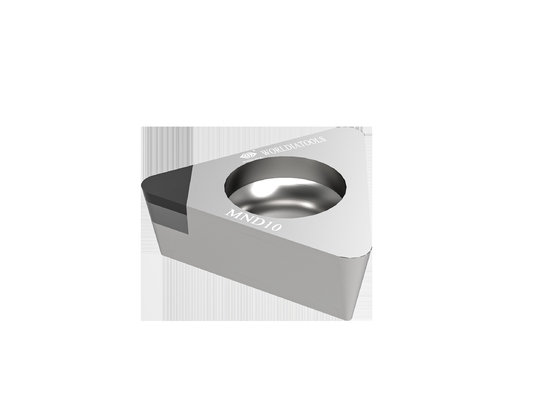

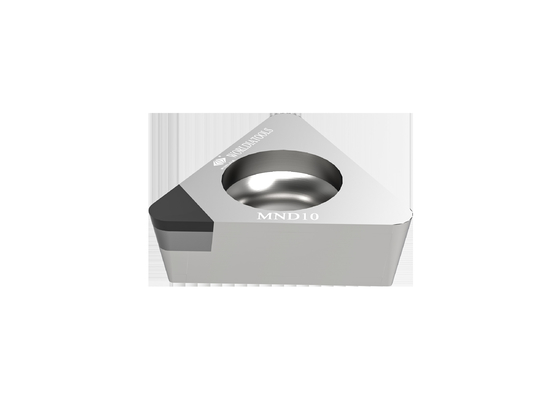

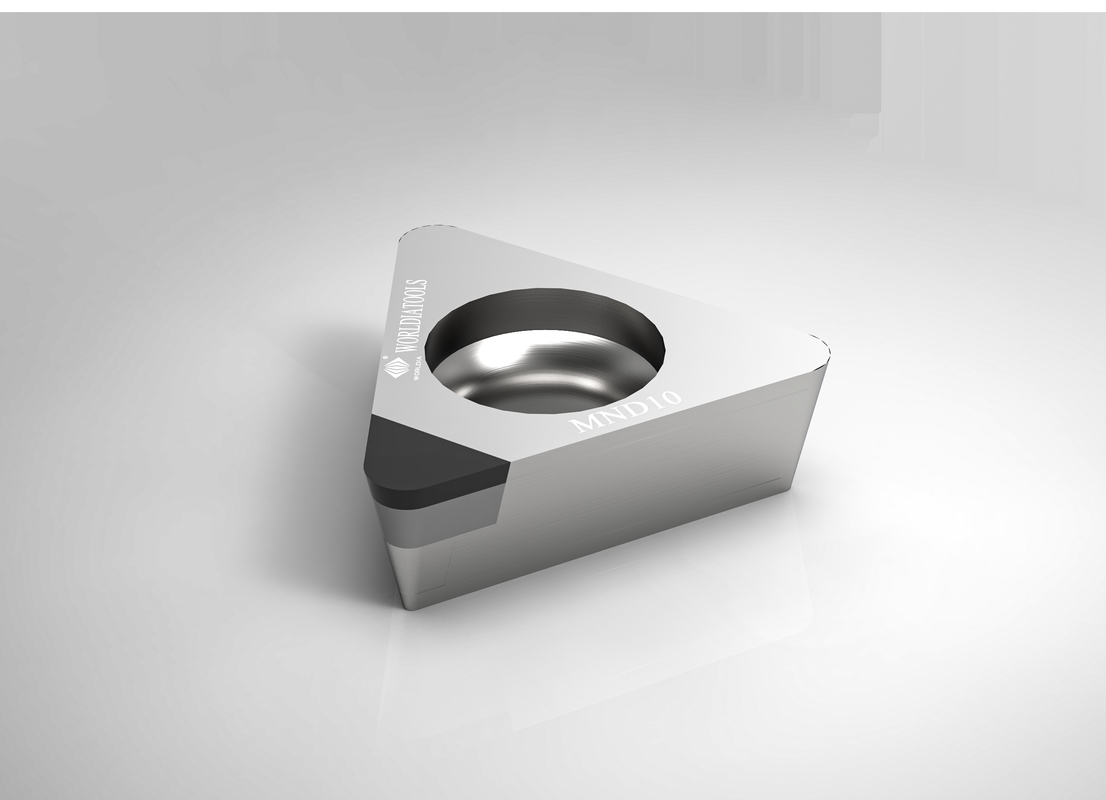

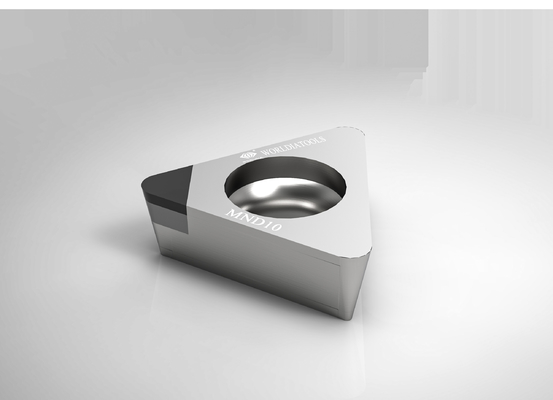

TPGW 160402 Plaquette de tournage standard en carbure Plaquette de coupe PCD pour matériaux non ferreux
MONDIAL
Avec des produits de haute qualité et un support technique professionnel, nous sommes honorés de servir le meilleur
industriels de l'automobile, des nouvelles énergies, de l'éolien, des machines d'ingénierie, etc.
La description:
"ManaNova" est une sous-marque de Worldia, se concentrant sur la série standard haut de gamme.
ManaNova est un concept qui se tient aux yeux des utilisateurs finaux, nous choisissons strictement
Matériaux PCD et PCBN pour fournir l'effet de coupe universel.
La caractéristique essentielle de ManaNova est le choix facile et la livraison rapide.
"Choix facile" est facile à choisir selon le tableau de comparaison et l'application.
"Livraison rapide" signifie que tous les inserts ManaNova PCD du catalogue sont disponibles en stock.
Éliminer la force majeure, vous pouvez obtenir dans les 4-5 jours.
Matériel:
Diamant polycristallin (PCD)
1. Réduisez considérablement vos coûts d'outillage
2. Pour l'usinage des métaux non ferreux
Nitrure de bore cubique polycristallin (CBN)
1. Avec une excellente dureté à chaud
2.Bonne ténacité et résistance aux chocs thermiques.
3. Pour l'usinage de l'acier trempé, des fontes, des fers frittés ainsi que des composants de la métallurgie des poudres
Principaux produits:
L'insert PCBN convient à l'usinage de l'acier trempé, de la fonte grise, de la fonte ductile et de la métallurgie des poudres.
La série Worldia ManaNova couvre 7 nuances CBN de haute qualité pour le traitement de l'acier trempé,
fonte et métallurgie des poudres, les nuances disponibles sont MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
L'insert PCD (matériau MND10) convient à l'usinage grossier et de finition des alliages d'aluminium et d'autres matériaux non métalliques.
Plaquette PCD : Fournit un effet de coupe stable, universel et hautement efficace.
Les quatre types d'arêtes sont standard, brise-copeaux, pleine longueur et pleine face.
Avantages :
·Haute qualité
·Faible coût
·Approvisionnement direct d'usine
Application:
| MND10 | Convient pour la coupe de matériaux non ferreux tels que les alliages d'aluminium, etc. |
| Les outils PCD sont limités aux matériaux non ferreux, tels que l'aluminium à haute teneur en silicium, les composites à matrice métallique (MMC) et les plastiques renforcés de fibres de carbone (CFRP). Le PCD avec liquide de refroidissement peut également être utilisé dans les applications de superfinition du titane. |
|
| ·Aluminium et alliages d'aluminium | |
| · Alliages de cuivre, de laiton et de bronze | |
| ·Alliages de zinc et de magnésium | |
| ·Fibre de carbone | |
| ·Résines époxydes | |
| ·Plastiques | |
| · Composites en fibre de verre | |
| · Composites de graphite |
spécification:
| Angle | Dimensions | Noter | ||||||
| Code ANSI | Norme ISO | Des astuces | IC millimètre |
S millimètre |
R millimètre |
Φd millimètre |
LE millimètre |
MND dix |
| TPGW 220.5 | TPGW 110302 | 1N | 6.35 | 3.18 | 0,2 | 3.3 | 2.5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 3.3 | 2.5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 3.3 | 2.5 | √ |
| TPGW 330.5 | TPGW 160402 | 1N | 9.525 | 4,76 | 0,2 | 4.4 | 2.5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9.525 | 4,76 | 0,4 | 4.4 | 2.5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3.18 | 0,8 | 3.3 | 15.3 | √ |
| Recommandation d'avance | ||||||
| Rayon de nez(mm) | Ra euh | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vitesse d'alimentation f (mm/tour)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
