Détails sur le produit:
|
| Numéro de modèle: | TPGW 110308 | Type: | Outils de rotation |
|---|---|---|---|
| Astuces: | 1N | Marque de produit: | WORLDIA |
| Famille de produits: | ManaNova | Matériel: | PCD+Carbide |
| Catégorie de PCD: | MND10 | Application: | Usinage des matériaux non ferreux |
| Mettre en évidence: | Inserts diamantés PCD à haut rendement,inserts diamantés TPGW pcd,inserts en carbure OEM pour la finition |
||

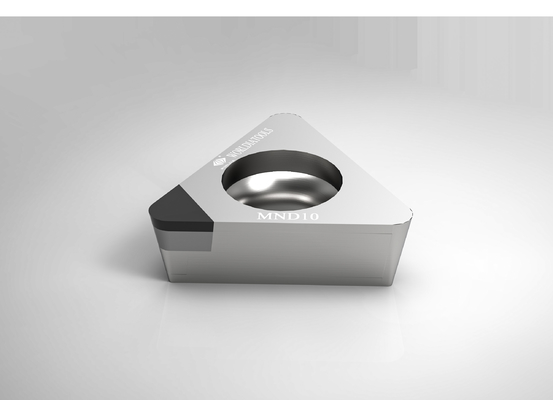

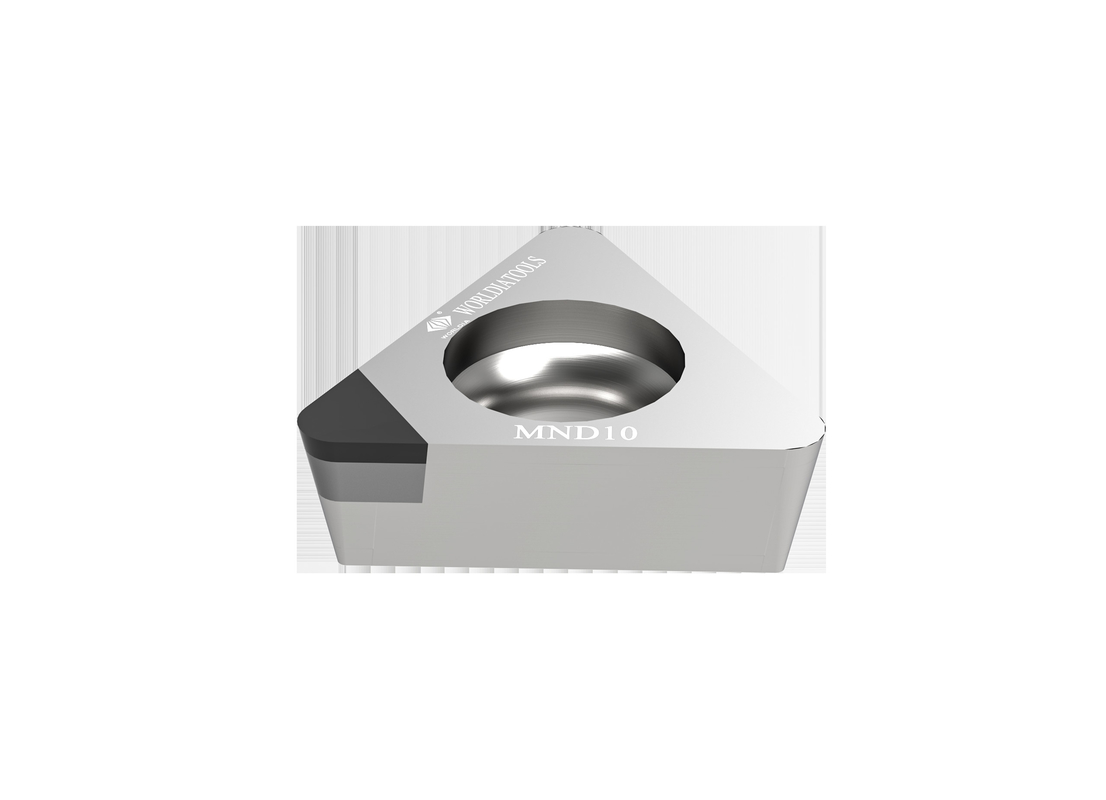

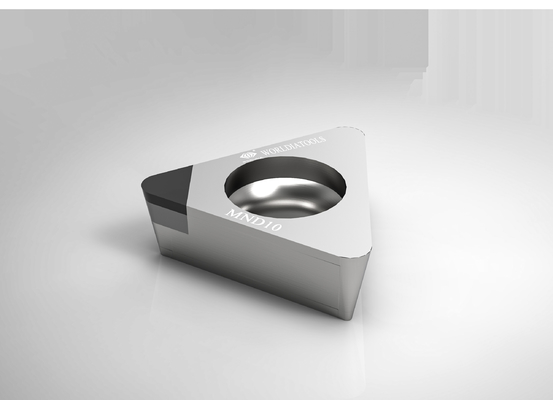

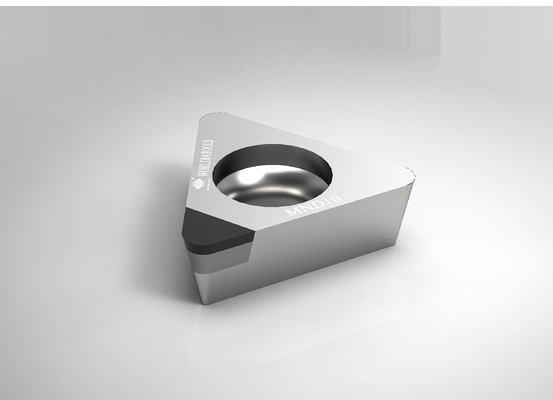

Insertion de rotation de coupe de l'insertion PCD de carbure standard de TPGW 110308 pour les matériaux non ferreux
WORLDIA
Dans le worldia de fabrication, les changements nous poussent pour favoriser nos produits et services.
Nous sommes consacrés à te fournir les outils de coupe et les solutions qui assortissent les ambitions de votre société
. Nous voulons grandir avec vous ensemble.
Description :
Comme série standard à extrémité élevé d'outil de coupe, MANANOVA suit le processus entier de la qualité
gestion des matières premières, avec l'équipement d'essai sophistiqué de production, professionnel et
équipe expérimentée de R&D et de production, et services techniques professionnels, de sorte que chaque utilisateur puisse
continuez à éprouver des avantages d'outils de coupe de Worldia.
Le choix facile et la livraison rapide est la caractéristique critique de ManaNova.
Matériel :
La nitrure de bore cubique polycristalline (BCN) est un matériel avec une excellente dureté chaude qui peut être employée à très
vitesses de coupure élevées. Il montre également la bonne dureté et les outils du choc thermique resistance.CBN sont idéaux pour l'usage
avec en acier trempé, des fontes, et des fers aussi bien que des composants agglomérés de métallurgie des poudres.
Les outils avec le diamant polycristallin (PCD) coupant des matériaux peuvent réduire votre coût de usinage de manière significative,
Les outils de PCD sont idéaux pour l'usage avec le métal non ferreux, tel que l'aluminium, zinc, et le magnésium allie,
Composés de GRP, plastiques de tissu-renforcé de carbone, carbure « vert », et matériaux en céramique aussi bien que tous abrasifs
Produits principaux :
L'insertion de PCBN convient à usiner la fonte en acier trempé et grise, le fer malléable, et la métallurgie des poudres.
Un type sept matériel » à savoir chaque spécifications correspondant à sept matériaux.
(MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN 10, MSN20) est la caractéristique de l'insertion de PCBN.
.
L'insertion de PCD (matériel MND10) convient à l'usinage approximatif et de finition de l'alliage d'aluminium et d'autres matériaux de non-métal.
Insertion de PCD : Fourniture stable, effet de coupure efficace universel et élevé.
Les quatre types de bord sont briseur standard, de puce, intégraux, et plein visage.
Avantages :
· Universel
· Choix facile
· La livraison rapide
Service :
· Service en ligne de magasin
· Appui de distributeur local
· Support technique
Application :
| MND10 | Approprié à la coupe des matériaux non ferreux tels que les alliages d'aluminium, etc. |
| Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC), et les plastiques de tissu-renforcé de carbone (CFRP). PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
|
| ·Alliages en aluminium et d'aluminium | |
| ·Alliages de cuivre, en laiton, et en bronze | |
| ·Alliages de zinc et de magnésium | |
| ·Fibre de carbone | |
| ·Résines époxydes | |
| ·Plastiques | |
| ·Composés de fibre de verre | |
| ·Composés de graphite |
Spécifications :
| Angle | Dimensions | Catégorie | ||||||
| Code de norme ANSI | Code d'OIN | Astuces | IC millimètre |
S millimètre |
R millimètre |
Φd millimètre |
Le millimètre |
Énoncé des besoins pour la mission 10 |
| TPGW 220,5 | TPGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 3,3 | 2,5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 3,3 | 2,5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 3,3 | 2,5 | √ |
| TPGW 330,5 | TPGW 160402 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9,525 | 4,76 | 0,4 | 4,4 | 2,5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9,525 | 3,18 | 0,8 | 3,3 | 15,3 | √ |
| Recommandation de taux d'entrée | ||||||
| Rayon de nez (millimètres) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ du taux d'entrée f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
