Détails sur le produit:
|
| Numéro de modèle: | TPGW 110304 | Type: | Outils de rotation |
|---|---|---|---|
| Marque de produit: | WORLDIA | Famille de produits: | ManaNova |
| Nom: | Insertion standard de PCD | Matériel: | PCD+Carbide |
| Catégorie de PCD: | MND10 | Application: | Haute précision de l'usinage des matériaux non ferreux |
| Mettre en évidence: | TPGW PCD coupant des insertions,WORLDIA PCD coupant des insertions,Insertions de TPGW pour des machines de commande numérique par ordinateur |
||

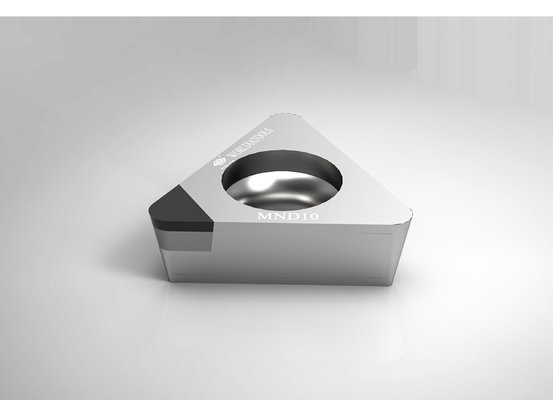

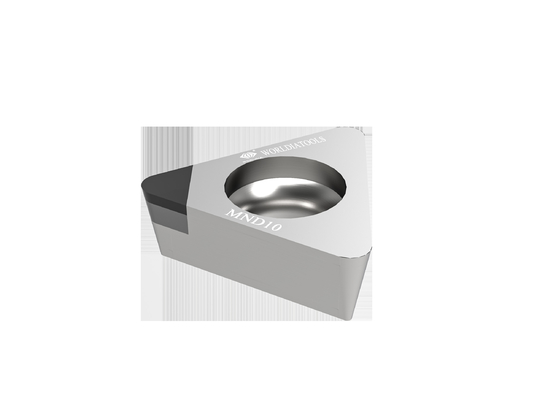

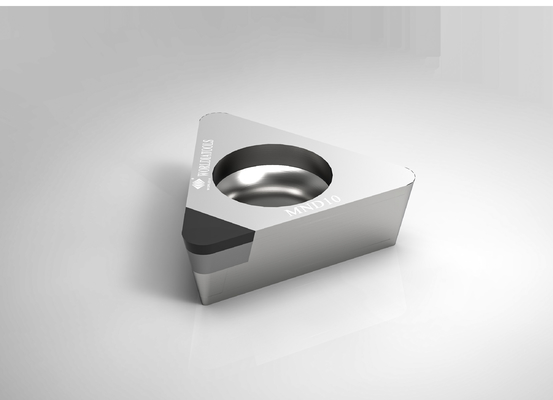

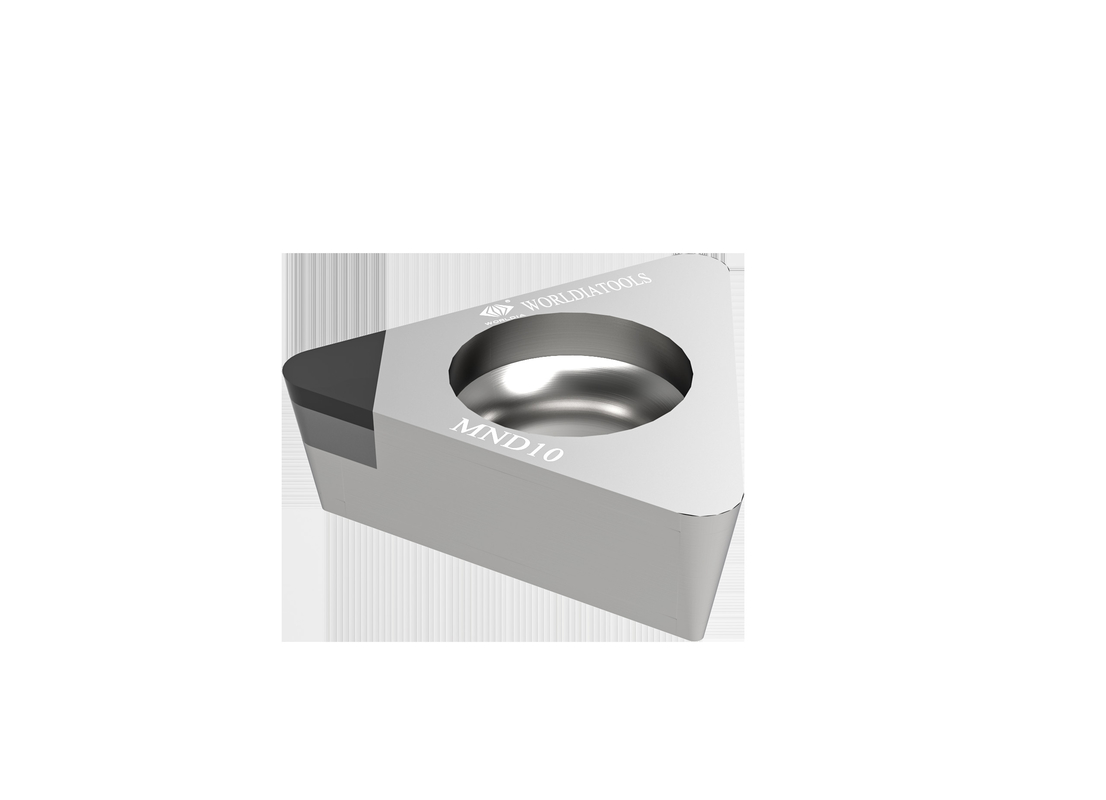

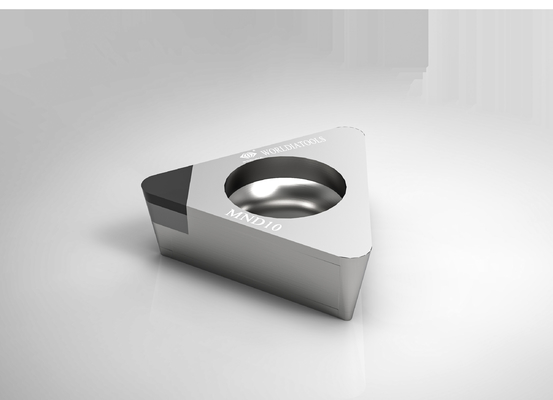

TPGW 110304 Plaquette de tournage standard en carbure Plaquette de coupe PCD pour matériaux non ferreux
MONDIAL
WORLDIA accorde une attention particulière à la fabrication d'outils de coupe standard super durs.
Et nous avons fait une énorme quantité d'innovations techniques dans la conception et la fabrication
Plaquettes PCBN/PCD/CVD et produits connexes.
La description:
ManaNova, sous-marque de Worldia, se positionne comme une série standard haut de gamme.
Pour répondre aux besoins des clients comme objectif, nous sélectionnons strictement les matériaux PCD/PCBN pour fournir un universel,
effet de coupe stable et efficace.
La caractéristique essentielle de ManaNova est le choix facile et la livraison rapide.
"Choix facile" est facile à choisir selon le tableau de comparaison et l'application.
"Livraison rapide" signifie que tous les inserts ManaNova PCD du catalogue sont disponibles en stock.
Éliminer la force majeure, vous pouvez obtenir dans les 4-5 jours.
Matériel:
Diamant polycristallin (PCD)
1. Réduisez considérablement vos coûts d'outillage
2. Pour l'usinage des métaux non ferreux
Nitrure de bore cubique polycristallin (CBN)
1. Avec une excellente dureté à chaud
2.Bonne ténacité et résistance aux chocs thermiques.
3. Pour l'usinage de l'acier trempé, des fontes, des fers frittés ainsi que des composants de la métallurgie des poudres
Principaux produits:
Insert PCBN : 7 matériaux/ 1 type, universel pour acier trempé, fonte, fonte ductile et métallurgie des poudres
.
Plaquette PCD : Fournit un effet de coupe stable, universel et hautement efficace.
Avantages :
·Haute qualité
·Faible coût
·Approvisionnement direct d'usine
Application:
| MND10 | Convient pour la coupe de matériaux non ferreux tels que les alliages d'aluminium, etc. |
| Les outils PCD sont limités aux matériaux non ferreux, tels que l'aluminium à haute teneur en silicium, les composites à matrice métallique (MMC) et les plastiques renforcés de fibres de carbone (CFRP). Le PCD avec liquide de refroidissement peut également être utilisé dans les applications de superfinition du titane. |
|
| ·Aluminium et alliages d'aluminium | |
| · Alliages de cuivre, de laiton et de bronze | |
| ·Alliages de zinc et de magnésium | |
| ·Fibre de carbone | |
| ·Résines époxydes | |
| ·Plastiques | |
| · Composites en fibre de verre | |
| · Composites de graphite |
spécification:
| Angle | Dimensions | Noter | ||||||
| Code ANSI | Norme ISO | Des astuces | IC millimètre |
S millimètre |
R millimètre |
Φd millimètre |
LE millimètre |
MND dix |
| TPGW 220.5 | TPGW 110302 | 1N | 6.35 | 3.18 | 0,2 | 3.3 | 2.5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 3.3 | 2.5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 3.3 | 2.5 | √ |
| TPGW 330.5 | TPGW 160402 | 1N | 9.525 | 4,76 | 0,2 | 4.4 | 2.5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9.525 | 4,76 | 0,4 | 4.4 | 2.5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3.18 | 0,8 | 3.3 | 15.3 | √ |
| Recommandation d'avance | ||||||
| Rayon de nez(mm) | Ra euh | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vitesse d'alimentation f (mm/tour)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
