Détails sur le produit:
|
| Numéro de modèle: | L-TCGT16T304 | Type: | Intégral |
|---|---|---|---|
| Caractéristique: | Choix facile et livraison rapide | Catégorie de PCD: | MND10 |
| Revêtement: | Non-enduit | Marque de produit: | WORLDIA |
| Famille de produits: | ManaNova | Matériel: | PCD+Carbide |
| Application: | Usinage des matériaux non ferreux | ||
| Mettre en évidence: | Outils de rotation d'insertion non-enduite de carbure,Outils de rotation d'insertion du carbure ISO14001,Le carbure de triangle s'insère pour le tour |
||

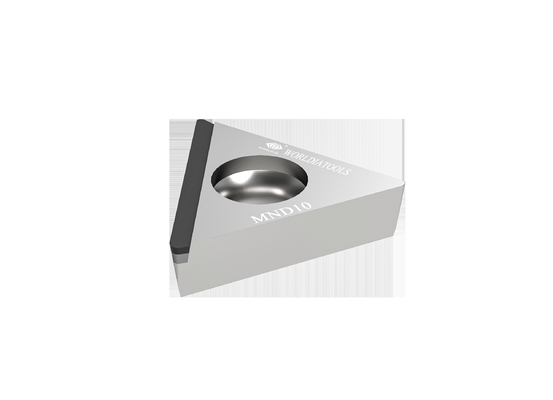

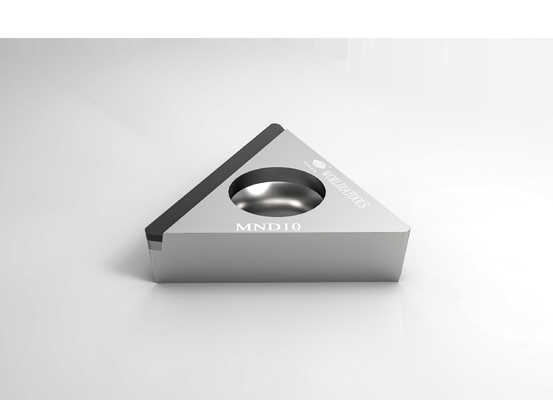

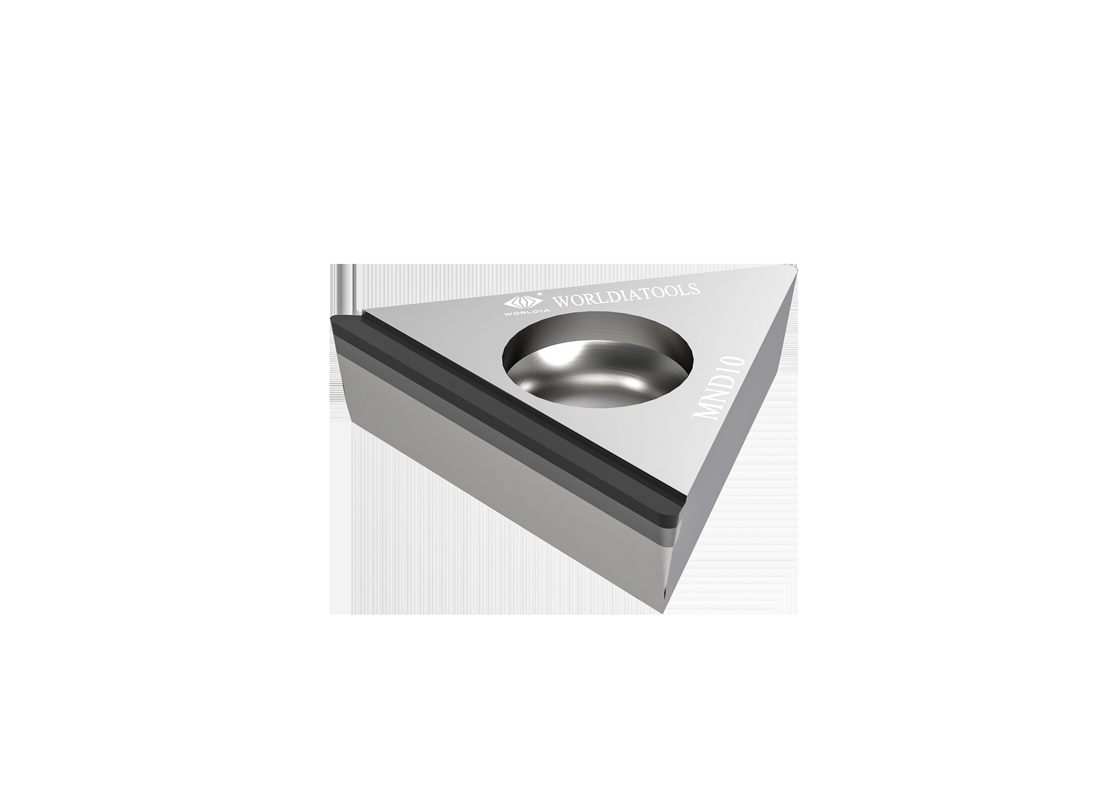

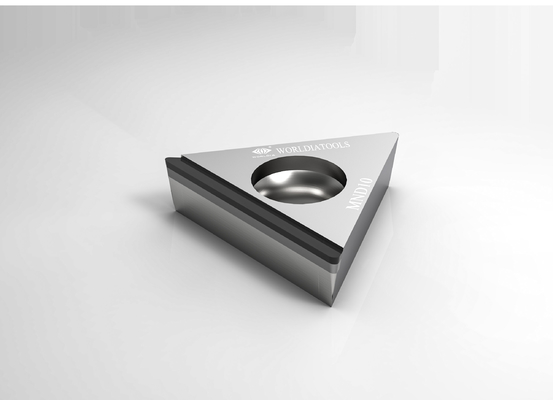

Insertion de rotation de coupe de l'insertion PCD du carbure L-TCGT16T304 standard pour les matériaux non ferreux
WORLDIA
Dans le worldia de fabrication, les changements nous poussent pour favoriser nos produits et services.
Nous sommes consacrés à te fournir les outils de coupe et les solutions qui assortissent les ambitions de votre société.
Nous voulons grandir avec vous ensemble.
Description :
ManaNova, une sous-marque de Worldia, est placé comme série standard à extrémité élevé.
Nous choisissons strictement des matériaux de PCD/PCBN pour répondre aux besoins des clients et pour fournir un universel,
effet de coupure stable et et efficace.
MANANOVA prend « le choix facile et la livraison rapide » comme caractéristique, qui prévoit pour fournir rapidement
et service efficace pour que les clients domestiques et étrangers satisfassent leur demande des outils normalisés et universalized.
Matériaux :
Nous fabriquons des outils de PCD avec les machines de développement avancées et commandons la qualité du produit
dès le début qui garde des outils de PCD avec la qualité de grande précision et bonne avec la cohérence
Nous fabriquons des outils de BCN avec une industrie-principale découpeuse de 5 axes et un vide auto-conçu
four de soudure qui garde des outils de BCN avec la force de grande précision et soudante.
Produits principaux :
L'insertion de PCBN convient à usiner la fonte en acier trempé et grise, le fer malléable, et la métallurgie des poudres.
Particulièrement l'insertion enduite de PCBN convient à continu à la coupe interrompue lourde d'en acier trempé
et a l'excellente représentation universelle.
L'insertion de PCD (matériel MND10) convient à l'usinage approximatif et de finition de l'alliage d'aluminium et d'autres matériaux.
Les quatre types de bord sont briseur standard, de puce, intégraux, et plein visage.
Avantages :
·De haute qualité
·Coût bas
·Approvisionnement direct d'usine
Service :
· Service en ligne de magasin
· Appui de distributeur local
· Support technique
Application :
| MND10 | Approprié à la coupe des matériaux non ferreux tels que les alliages d'aluminium, etc. |
| Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC), et les plastiques de tissu-renforcé de carbone (CFRP). PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
|
| ·Alliages en aluminium et d'aluminium | |
| ·Alliages de cuivre, en laiton, et en bronze | |
| ·Alliages de zinc et de magnésium | |
| ·Fibre de carbone | |
| ·Résines époxydes | |
| ·Plastiques | |
| ·Composés de fibre de verre | |
| ·Composés de graphite |
Spécifications :
| Angle | Dimensions | Catégorie | ||||||
| Code de norme ANSI | Code d'OIN | Astuces | IC millimètre |
S millimètre |
R millimètre |
Φd millimètre |
Le millimètre |
Énoncé des besoins pour la mission 10 |
| TCGT 1.81.50.5 | TCGT 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | √ |
| TCGT 1.81.51 | TCGT 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | √ |
| TCGT 220,5 | TCGT 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| TCGT 221 | TCGT 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| TCGT 222 | TCGT 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | √ |
| L-TCGT 32,51 | L-TCGT 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4,4 | 15,9 | √ |
| Recommandation de taux d'entrée | ||||||
| Rayon de nez (millimètres) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ du taux d'entrée f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
