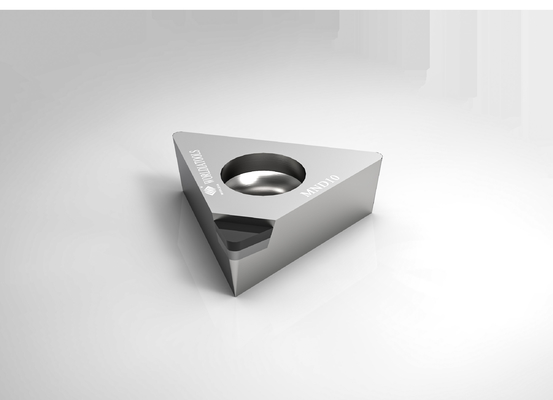

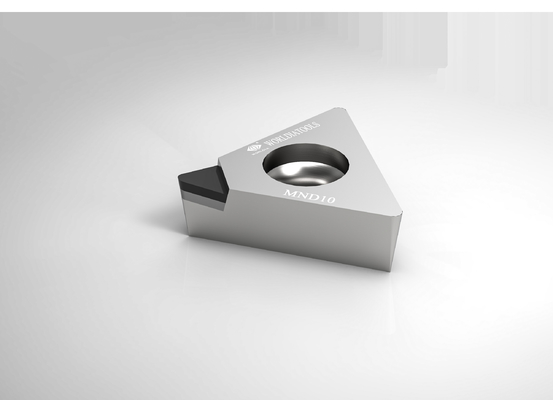

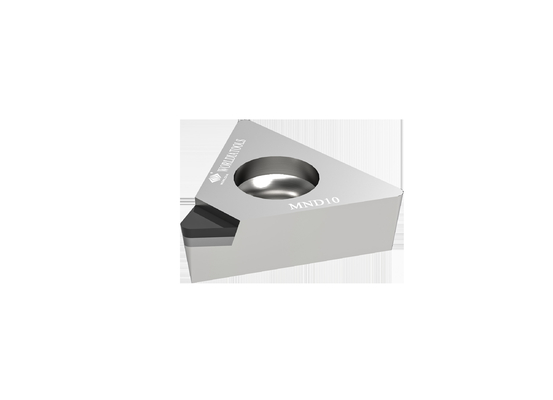

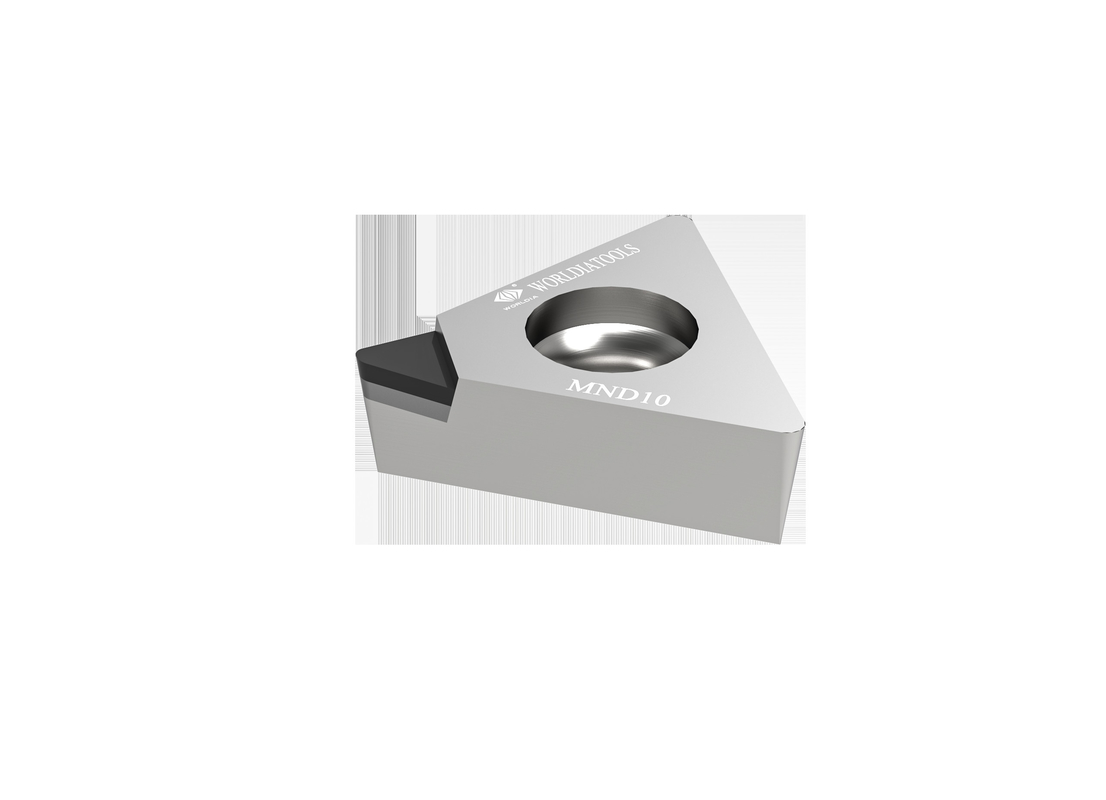

Insertion de rotation de coupe de l'insertion PCD de carbure standard de TCGT 110304 pour les matériaux non ferreux
WORLDIA
WORLDIA prête l'attention particulière à la fabrication des outils de coupe durs superbes standard.
Et nous avons fait énormément d'innovations techniques en concevant et la fabrication
Insertions de PCBN/PCD/CVD et produits connexes.
Description :
ManaNova, une sous-marque de Worldia, est placé comme série standard à extrémité élevé.
Pour répondre aux besoins des clients comme but, nous choisissons strictement des matériaux de PCD/PCBN pour fournir un universel,
effet de coupure stable et et efficace.
La caractéristique critique de ManaNova est choix facile et livraison rapide.
« Il est facile choisir choix facile » selon la table et l'application de comparaison.
« La livraison rapide » est toutes les insertions de ManaNova PCD dans le catalogue sont disponible en stock.
Éliminant la force majeure, vous pouvez obtenir d'ici 4-5 jours.
Matériaux :
Nous fabriquons des outils de PCD avec les machines de développement avancées et commandons la qualité du produit
dès le début qui garde des outils de PCD avec la qualité de grande précision et bonne avec la cohérence
Nous fabriquons des outils de BCN avec une industrie-principale découpeuse de 5 axes et un vide auto-conçu
four de soudure qui garde des outils de BCN avec la force de grande précision et soudante.
Produits principaux :
La série de Worldia ManaNova couvre 7 catégories de haute qualité de BCN pour le traitement d'en acier trempé,
la fonte, et la métallurgie des poudres, les catégories disponibles sont MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
L'insertion de PCBN convient à usiner la fonte en acier trempé et grise, le fer malléable, et la métallurgie des poudres.
Insertion de PCD : Fourniture stable, effet de coupure efficace universel et élevé.
Des insertions de rotation de PCD peuvent être employées dans beaucoup de domaines comprenant l'industrie automobile, équipement d'énergie,
et le bois et l'industrie en pierre.
L'insertion de PCD (matériel MND10) convient à l'usinage approximatif et de finition de l'alliage d'aluminium et autre
Avantages :
· Universel
· Choix facile
· La livraison rapide
Application :
| MND10 |
Approprié à la coupe des matériaux non ferreux tels que les alliages d'aluminium, etc. |
Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC), et les plastiques de tissu-renforcé de carbone (CFRP).
PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
| ·Alliages en aluminium et d'aluminium |
| ·Alliages de cuivre, en laiton, et en bronze |
| ·Alliages de zinc et de magnésium |
| ·Fibre de carbone |
| ·Résines époxydes |
| ·Plastiques |
| ·Composés de fibre de verre |
| ·Composés de graphite |
Spécifications :
| Angle |
Dimensions |
Catégorie |
| Code de norme ANSI |
Code d'OIN |
Astuces |
IC
millimètre |
S
millimètre |
R
millimètre |
Φd
millimètre |
Le
millimètre |
Énoncé des besoins pour la mission
10 |
| TCGT 1.81.50.5 |
TCGT 090202 |
1N |
5,56 |
2,38 |
0,2 |
2,4 |
2,5 |
√ |
| TCGT 1.81.51 |
TCGT 090204 |
1N |
5,56 |
2,38 |
0,4 |
2,4 |
2,5 |
√ |
| |
| TCGT 220,5 |
TCGT 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
√ |
| TCGT 221 |
TCGT 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
√ |
| TCGT 222 |
TCGT 110308 |
1N |
6,35 |
3,18 |
0,8 |
2,8 |
2,5 |
√ |
| |
| L-TCGT 32,51 |
L-TCGT 16T304 |
2N |
9,525 |
3,97 |
0,4 |
4,4 |
15,9 |
√ |
| Recommandation de taux d'entrée |
| Rayon de nez (millimètres) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| ≤ du taux d'entrée f (mm/rev) |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
