Détails sur le produit:
|
| Numéro de modèle: | TCGW 110308 | Astuces: | 1N |
|---|---|---|---|
| Type: | Outils de rotation | Marque de produit: | WORLDIA |
| Famille de produits: | ManaNova | Matériel: | PCD+Carbide |
| Catégorie de PCD: | MND10 | Application: | Haute précision de l'usinage des matériaux non ferreux |
| Mettre en évidence: | Insertions de usinage de carbure de TCGW,Insertions de usinage du carbure MND10,Outils de rotation de la triangle PCD |
||

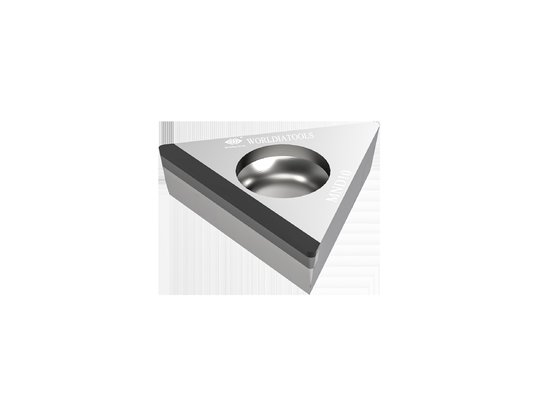

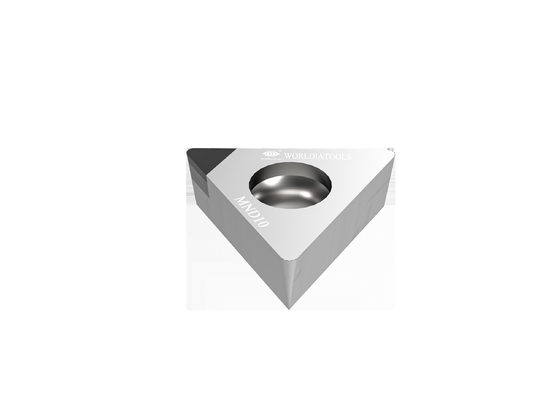

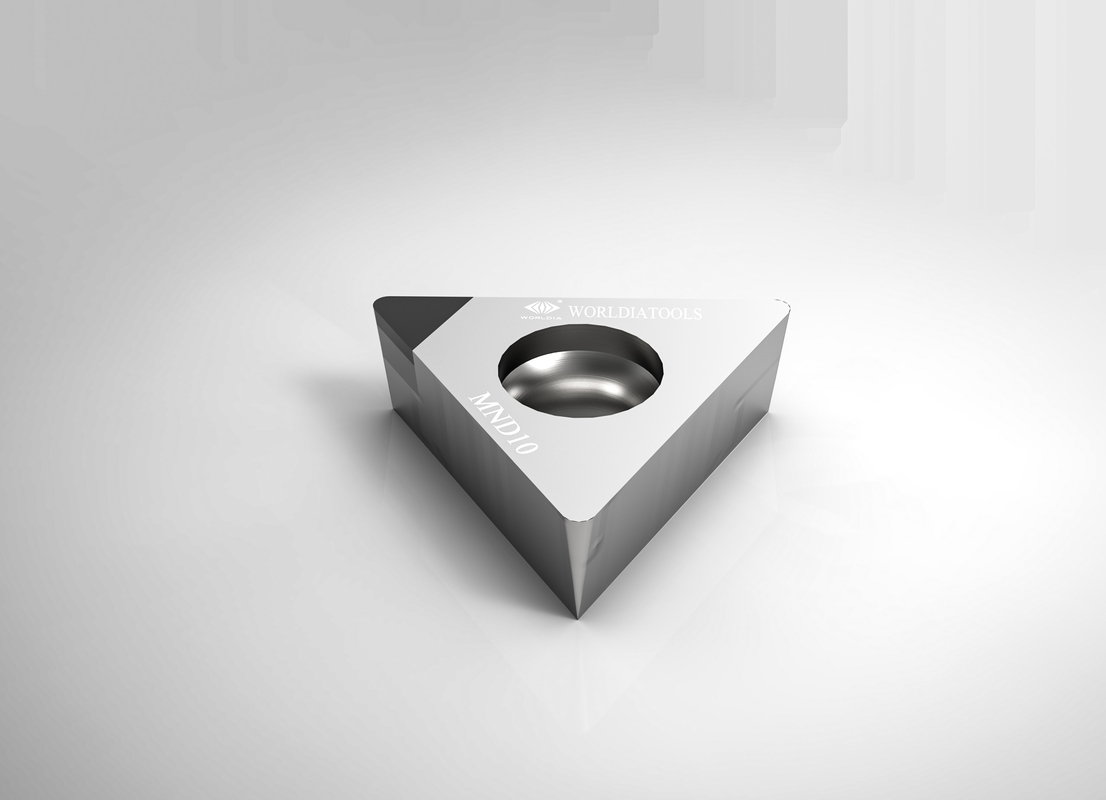

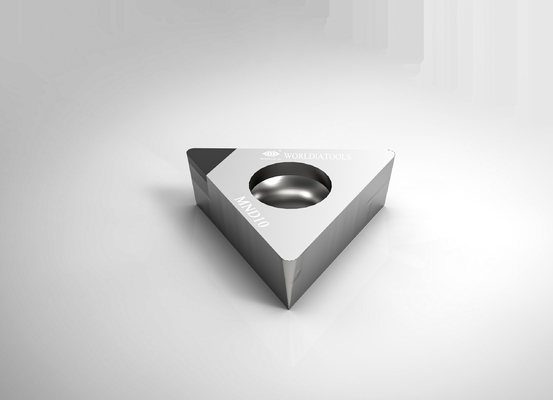

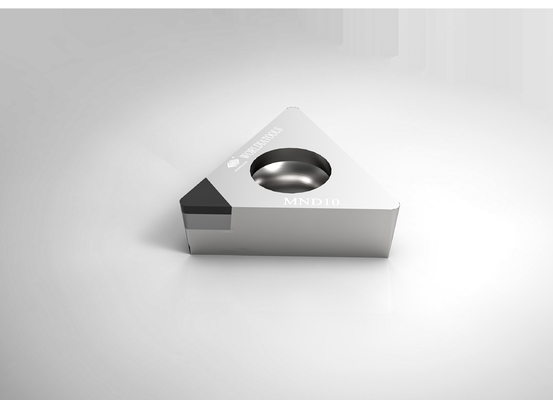

Insertion de rotation de coupe de l'insertion PCD du carbure TCGW090208 standard pour les matériaux non ferreux
Dans le worldia de fabrication, les changements nous poussent pour favoriser nos produits et services.
Nous sommes consacrés à te fournir les outils de coupe et les solutions qui assortissent les ambitions de votre société.
Nous voulons grandir avec vous ensemble.
Description :
ManaNova, une sous-marque de Worldia, est placé comme série standard à extrémité élevé.
Pour répondre aux besoins des clients comme but, nous choisissons strictement des matériaux de PCD/PCBN pour fournir un universel,
effet de coupure stable et et efficace.
MANANOVA prend « le choix facile et la livraison rapide » comme caractéristique, qui prévoit pour fournir
service rapide et efficace pour que les clients domestiques et étrangers satisfassent leur demande en
outils normalisés et universalized.
Produits principaux :
L'insertion de PCBN convient à l'usinage de la fonte en acier trempé et grise, du fer malléable, et de la métallurgie des poudres.
Particulièrement l'insertion enduite de PCBN convient à continu à la coupe interrompue lourde d'en acier trempé
et a l'excellente représentation universelle.
L'insertion de PCD (matériel MND10) convient à l'usinage approximatif et de finition de l'alliage d'aluminium et d'autres matériaux de non-métal.
En particulier, l'insertion de puce-briseur de PCD est principalement employée pour résoudre le problème de la puce s'enveloppant pendant le traitement, et elle a l'excellente représentation !
Avantages :
·De haute qualité
·Coût bas
·Approvisionnement direct d'usine
Service :
· Service en ligne de magasin
· Appui de distributeur local
· Support technique
Application :
| MND10 | Approprié à la coupe des matériaux non ferreux tels que les alliages d'aluminium, etc. |
| Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC), et les plastiques de tissu-renforcé de carbone (CFRP). PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
|
| ·Alliages en aluminium et d'aluminium | |
| ·Alliages de cuivre, en laiton, et en bronze | |
| ·Alliages de zinc et de magnésium | |
| ·Fibre de carbone | |
| ·Résines époxydes | |
| ·Plastiques | |
| ·Composés de fibre de verre | |
| ·Composés de graphite |
Spécifications :
| Angle | Dimensions | Catégorie | ||||||
| Code de norme ANSI | Code d'OIN | Astuces | IC millimètre |
S millimètre |
R millimètre |
Φd millimètre |
Le millimètre |
Énoncé des besoins pour la mission 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9,525 | 3,97 | 0,2 | 4,4 | 16,2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4,4 | 15,9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3,97 | 0,8 | 4,4 | 15,3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2,4 | 9 | √ |
| Recommandation de taux d'entrée | ||||||
| Rayon de nez (millimètres) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ du taux d'entrée f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
