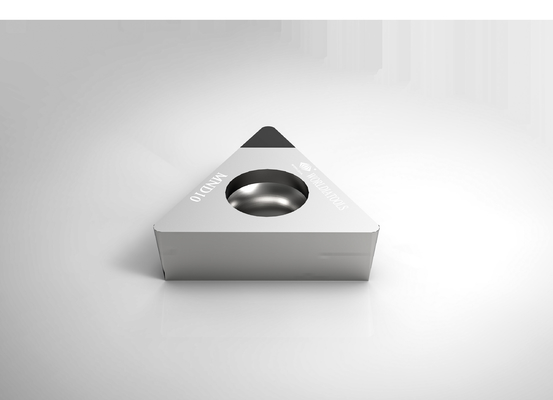

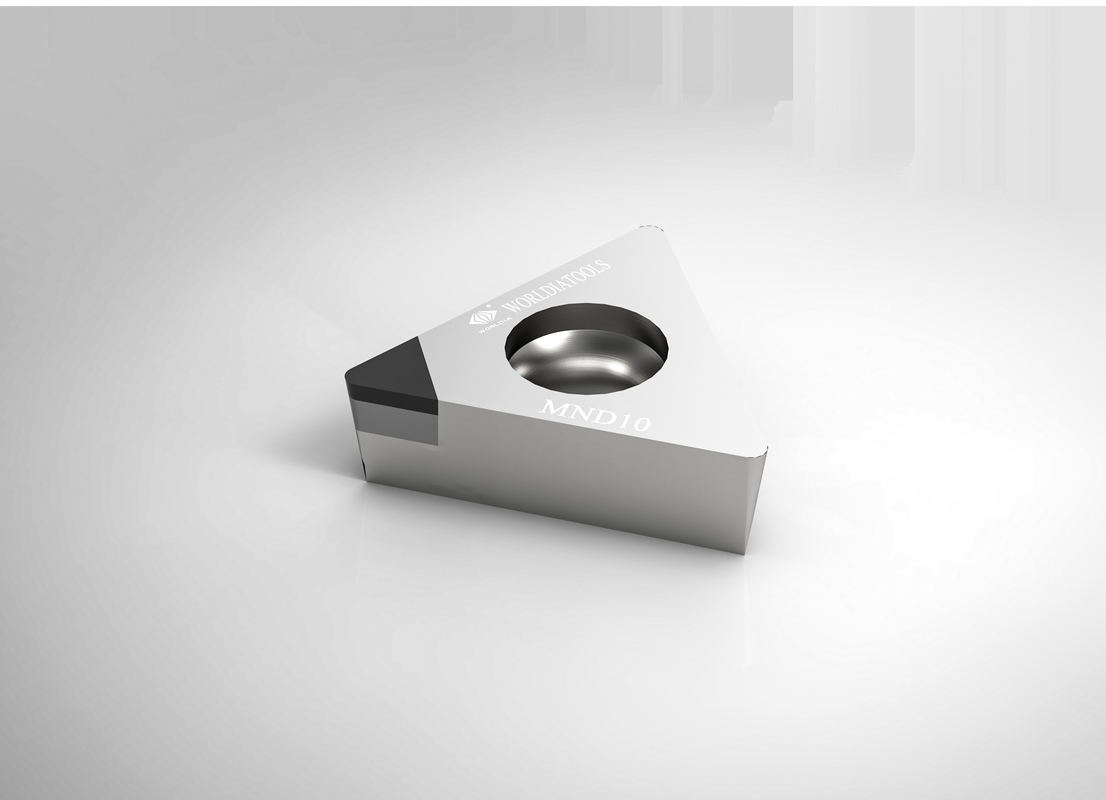

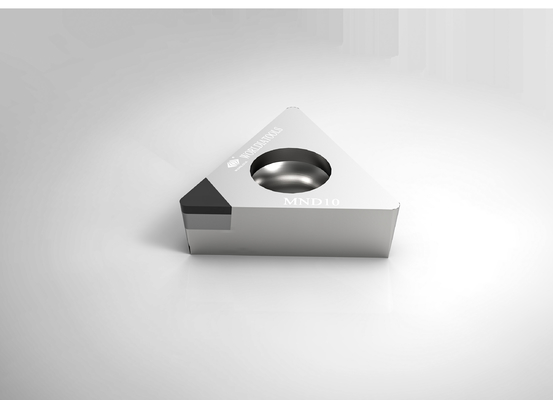

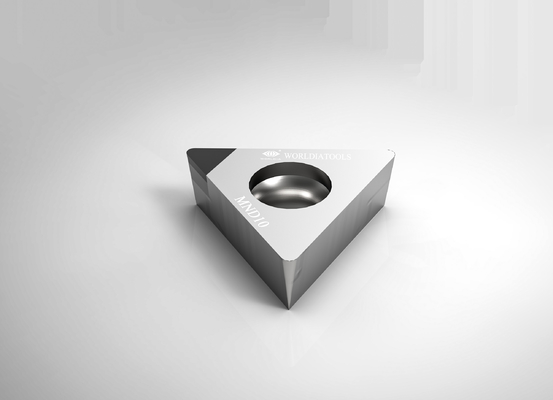

Insertion de rotation de coupe de l'insertion PCD du carbure TCGW090204 standard pour les matériaux non ferreux
Dans le worldia de fabrication, les changements nous poussent pour favoriser nos produits et services.
Nous sommes consacrés à te fournir les outils de coupe et les solutions qui assortissent les ambitions de votre société.
Nous voulons grandir avec vous ensemble.
Description :
« ManaNova » est une sous-marque de Worldia, se concentrant sur la série standard à extrémité élevé.
Nous choisissons strictement des matériaux de PCD et de PCBN pour rencontrer les clients normalisés et généraux
coupant des conditions et fournir des services rapides et efficaces
MANANOVA prend « le choix facile et la livraison rapide » comme caractéristique, qui prévoit pour fournir
service rapide et efficace pour que les clients domestiques et étrangers satisfassent leur demande en
outils normalisés et universalized.
Produits principaux :
« Un type sept matériel » à savoir chaque spécifications correspondant à sept matériaux
(MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN 10) est la caractéristique de l'insertion de PCBN.
Les insertions de PCBN conviennent à usiner la fonte en acier trempé et grise, le fer malléable, et la métallurgie des poudres.
Les quatre types de bord d'insertions de PCD sont briseur standard, de puce, plein bord, et plein visage.
L'insertion de PCD (matériel MND10) convient à l'usinage approximatif et de finition de l'alliage d'aluminium et d'autres matériaux de non-métal.
Avantages :
· Universel
· Choix facile
· La livraison rapide
Service :
· Service en ligne de magasin
· Appui de distributeur local
· Support technique
Application :
| MND10 |
Approprié à la coupe des matériaux non ferreux tels que les alliages d'aluminium, etc. |
Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC), et les plastiques de tissu-renforcé de carbone (CFRP).
PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
| ·Alliages en aluminium et d'aluminium |
| ·Alliages de cuivre, en laiton, et en bronze |
| ·Alliages de zinc et de magnésium |
| ·Fibre de carbone |
| ·Résines époxydes |
| ·Plastiques |
| ·Composés de fibre de verre |
| ·Composés de graphite |
Spécifications :
| Angle |
Dimensions |
Catégorie |
| Code de norme ANSI |
Code d'OIN |
Astuces |
IC
millimètre |
S
millimètre |
R
millimètre |
Φd
millimètre |
Le
millimètre |
Énoncé des besoins pour la mission
10 |
| TCGW 1.81.50.5 |
TCGW 090202 |
1N |
5,56 |
2,38 |
0,2 |
2,4 |
2,5 |
√ |
| TCGW 1.81.51 |
TCGW 090204 |
1N |
5,56 |
2,38 |
0,4 |
2,4 |
2,5 |
√ |
| |
| TCGW 220,5 |
TCGW 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
√ |
| TCGW 221 |
TCGW 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
√ |
| TCGW 222 |
TCGW 110308 |
1N |
6,35 |
3,18 |
0,8 |
2,8 |
2,5 |
√ |
| |
| TCGW 32,51 |
TCGW 16T304 |
1N |
9,525 |
3,97 |
0,4 |
4,4 |
2,5 |
√ |
| TCGW 32,52 |
TCGW 16T308 |
1N |
9,525 |
3,97 |
0,8 |
4,4 |
2,5 |
√ |
| |
| L-TCGW 32.50.5 |
L-TCGW 16T302 |
2N |
9,525 |
3,97 |
0,2 |
4,4 |
16,2 |
√ |
| L-TCGW 32,51 |
L-TCGW 16T304 |
2N |
9,525 |
3,97 |
0,4 |
4,4 |
15,9 |
√ |
| L-TCGW 32,52 |
L-TCGW 16T308 |
2N |
9,525 |
3,97 |
0,8 |
4,4 |
15,3 |
√ |
| |
| F-VBGW 1.81.51 |
F-VBGW 090204 |
3N |
5,56 |
2,38 |
0,4 |
2,4 |
9 |
√ |
| Recommandation de taux d'entrée |
| Rayon de nez (millimètres) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| ≤ du taux d'entrée f (mm/rev) |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
