Détails sur le produit:
|
| Marque de produit: | WORLDIA | Famille de produits: | ManaNova |
|---|---|---|---|
| Numéro de modèle: | TCGW 090204 | Utilisation: | Outils de rotation |
| Matériel: | PCD+Carbide | Catégorie de PCD: | MND10 |
| Revêtement: | Non-enduit | Application: | Usinage des matériaux non ferreux |
| Mettre en évidence: | Carbure de MND10 PCD coupant des insertions,Carbure de TCGW coupant des insertions,Insertions de carbure de TCGW pour l'acier inoxydable |
||

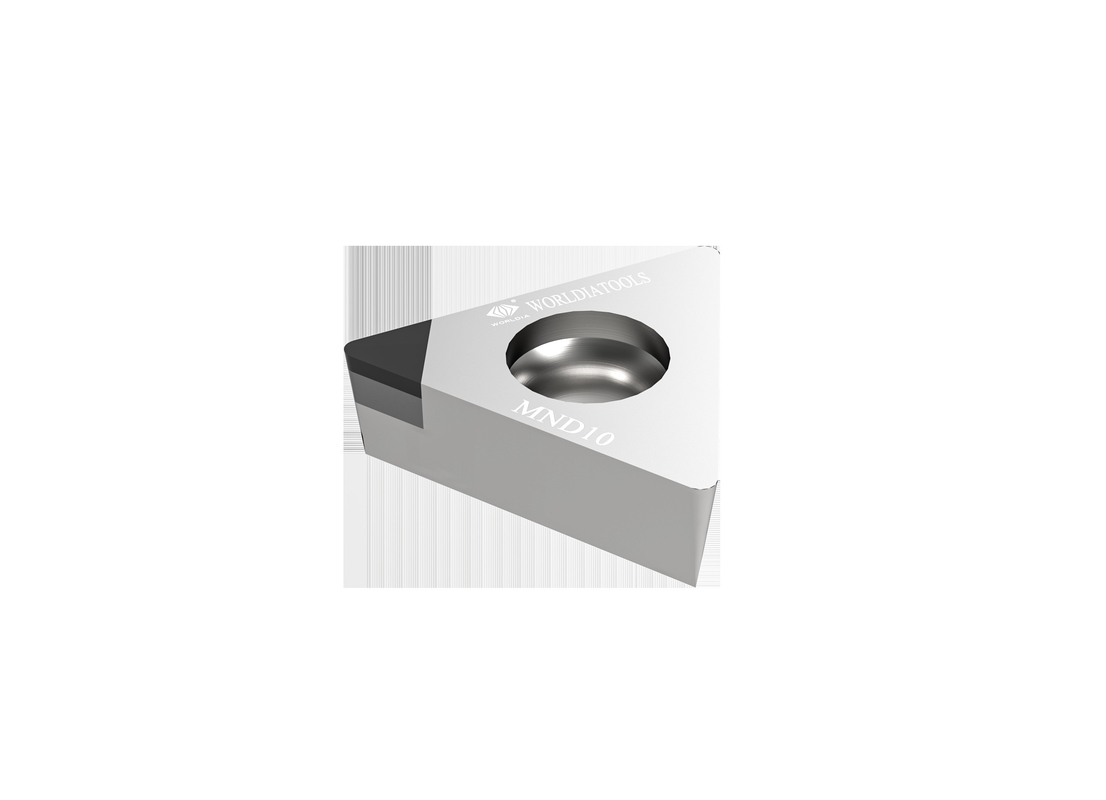

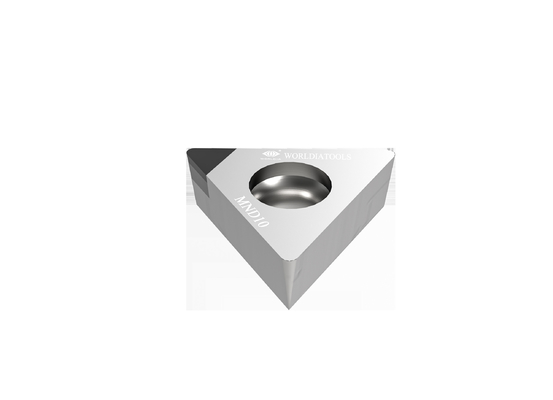

TCGW090204 Plaquette de tournage en carbure standard Plaquette de coupe PCD pour matériaux non ferreux
La description:
"ManaNova" est une sous-marque de Worldia, se concentrant sur les séries standard haut de gamme.
Pour répondre aux besoins des clients comme objectif, nous sélectionnons strictement les matériaux PCD/PCBN pour fournir un universel,
effet de coupe stable et efficace.
Un choix facile et une livraison rapide est la caractéristique deManaNova.
MANANOVA prend "Choix facile et livraison rapide" comme fonctionnalité, qui vise à fournir rapidement et
service efficace pour les clients nationaux et étrangers pour répondre à leur demande de standardisé et
outils universels.
Principaux produits:
Nous fabriquons des outils PCD avec des machines de traitement avancées et contrôlons la qualité du produit
dès le début, ce qui maintient les outils PCD avec une grande précision et une bonne qualité avec cohérence.
La plaquette PCD convient à l'usinage grossier et de finition des alliages d'aluminium et d'autres matériaux non métalliques.
Nous fabriquons des outils CBN avec une machine de découpe 5 axes à la pointe de l'industrie et un vide auto-conçu
four de brasage qui maintient les outils CBN avec une précision et une force de soudage élevées.
L'insert PCBN convient à l'usinage de l'acier trempé, de la fonte grise, de la fonte ductile et de la métallurgie des poudres.
Avantages :
·Haute qualité
·Faible coût
·Approvisionnement direct d'usine
Application:
| MND10 | Appliqué à la coupe de matériaux non ferreux tels que les alliages d'aluminium, etc. |
| Les outils PCD sont limités aux matériaux non ferreux, tels que l'aluminium à haute teneur en silicium, les composites à matrice métallique (MMC) et les plastiques renforcés de fibres de carbone (CFRP). Le PCD avec liquide de refroidissement peut également être utilisé dans les applications de superfinition du titane. |
|
| ·Aluminium et alliages d'aluminium | |
| · Alliages de cuivre, de laiton et de bronze | |
| ·Alliages de zinc et de magnésium | |
| ·Fibre de carbone | |
| ·Résines époxydes | |
| ·Plastiques | |
| · Composites en fibre de verre | |
| · Composites de graphite |
spécification:
| Angle | Dimensions | Noter | ||||||
| Code ANSI | Norme ISO | Des astuces | IC millimètre |
S millimètre |
R millimètre |
Φd millimètre |
LE millimètre |
MND dix |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0,2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0,4 | 2.4 | 2.5 | √ |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0,2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 2.8 | 2.5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3,97 | 0,2 | 4.4 | 16.2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9.525 | 3,97 | 0,4 | 4.4 | 15.9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9.525 | 3,97 | 0,8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0,4 | 2.4 | 9 | √ |
| Recommandation d'avance | ||||||
| Rayon de nez(mm) | Ra euh | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vitesse d'alimentation f (mm/tour)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
