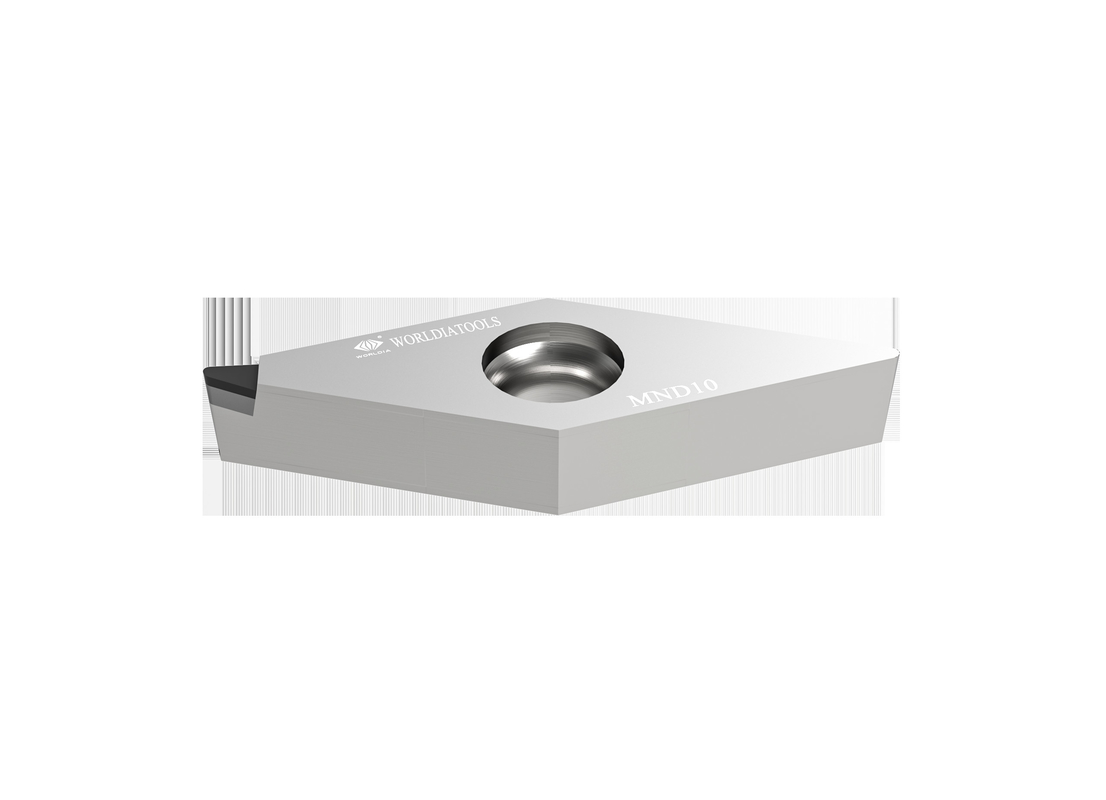

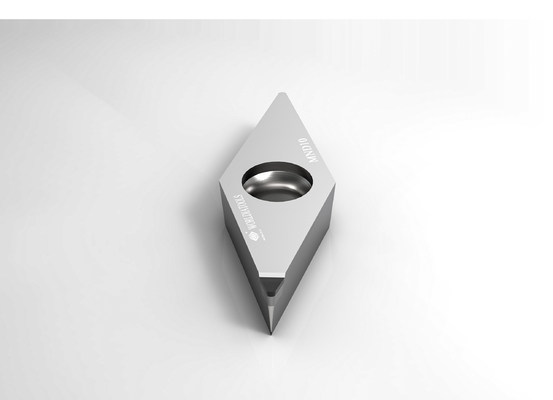

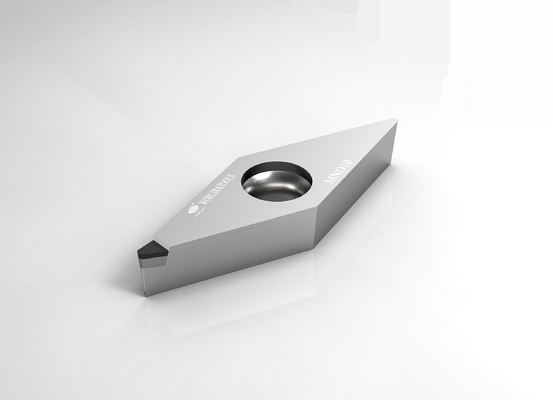

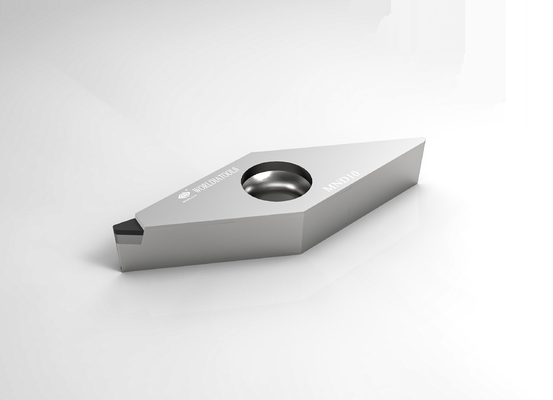

VBGT 160402 Plaquette de tournage en carbure standard Plaquette de coupe PCD pour matériaux non ferreux
Dans le monde manufacturierentre autres, les changements nous poussent à promouvoir nos produits et services.
WORLDIA accorde une attention particulière à la fabrication d'outils de coupe standard super durs.
La description:
"ManaNova" est une sous-marque de Worldia, se concentrant sur la série standard haut de gamme.
Pour répondre aux besoins des clients comme objectif, nous sélectionnons strictement les matériaux PCD/PCBN pour fournir un universel,
effet de coupe stable et efficace.
La caractéristique essentielle de ManaNova est le choix facile et la livraison rapide.
"Choix facile": Il est facile de choisir selon le tableau de comparaison et l'application.
"Livraison rapide": Tous les inserts PCD ManaNova du catalogue sont disponibles en stock.
Éliminer la force majeure, vous pouvez obtenir dans les 4-5 jours.
Principaux produits:
L'insert PCBN convient à l'usinage de l'acier trempé, de la fonte grise, de la fonte ductile et de la métallurgie des poudres.
La plaquette PCBN spécialement revêtue convient à la coupe continue à la coupe interrompue lourde de l'acier trempé
et a d'excellentes performances universelles.
L'insert PCD (matériau MND10) a quatre types de bords : standard, brise-copeaux, plein bord et plein visage, ce qui convient
pour l'usinage d'ébauche et de finition d'alliage d'aluminium et d'autres matériaux non métalliques.
Avantages :
·Haute qualité
·Faible coût
·Approvisionnement direct d'usine
Service:
· Service de boutique en ligne
· Support distributeur local
· Soutien technique
Application:
| MND10 |
Convient pour la coupe de matériaux non ferreux tels que les alliages d'aluminium, etc. |
Les outils PCD sont limités aux matériaux non ferreux, tels que l'aluminium à haute teneur en silicium, les composites à matrice métallique (MMC) et les plastiques renforcés de fibres de carbone (CFRP).
Le PCD avec liquide de refroidissement peut également être utilisé dans les applications de superfinition du titane. |
| ·Aluminium et alliages d'aluminium |
| · Alliages de cuivre, de laiton et de bronze |
| ·Alliages de zinc et de magnésium |
| ·Fibre de carbone |
| ·Résines époxydes |
| ·Plastiques |
| · Composites en fibre de verre |
| · Composites de graphite |
spécification:
| Angle |
Dimensions |
Noter |
| Code ANSI |
Norme ISO |
Des astuces |
IC
millimètre |
S
millimètre |
R
millimètre |
Φd
millimètre |
LE
millimètre |
MND
dix |
| VBGT 330.5 |
VBGT 160402 |
1N |
9.525 |
4,76 |
0,2 |
4.4 |
2.5 |
√ |
| VBGT 331 |
VBGT 160404 |
1N |
9.525 |
4,76 |
0,4 |
4.4 |
2.5 |
√ |
| VBGT 332 |
VBGT 160408 |
1N |
9.525 |
4,76 |
0,8 |
4.4 |
2.5 |
√ |
| Recommandation d'avance |
| Rayon de nez(mm) |
Ra euh |
| 0,2 |
0,4 |
0,8 |
1.6 |
3.2 |
6.4 |
| Vitesse d'alimentation f (mm/tour)≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1.6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2.4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
