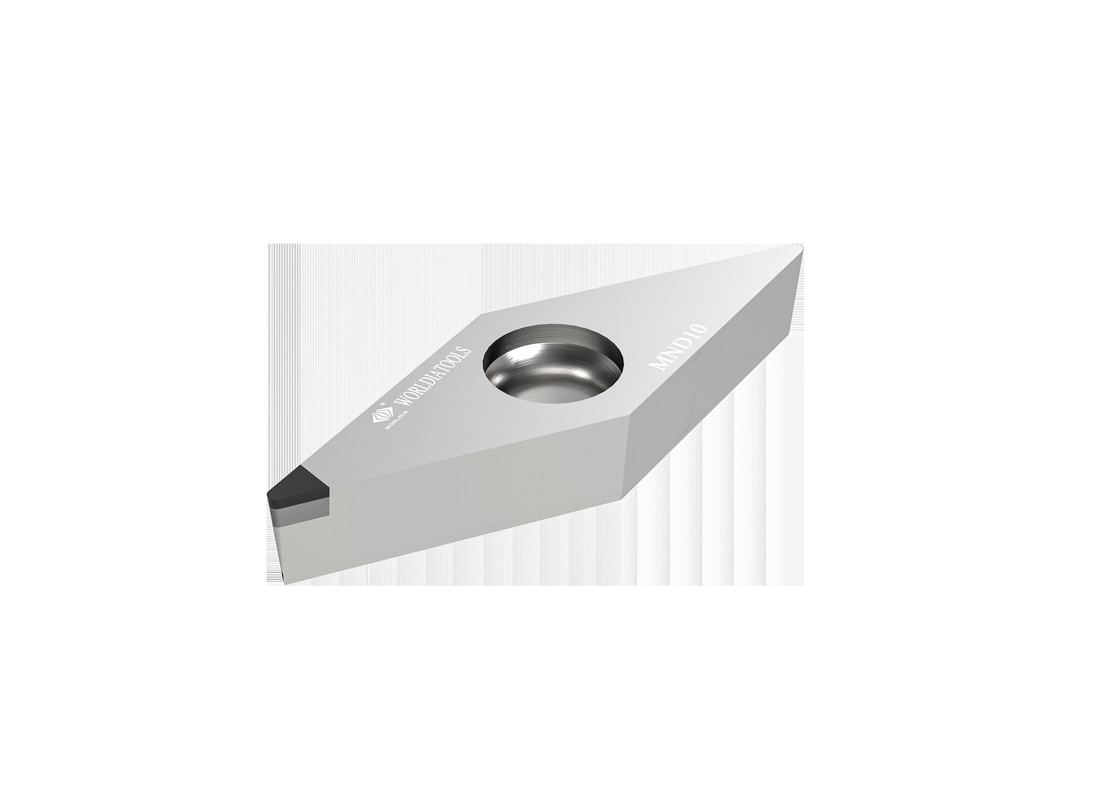

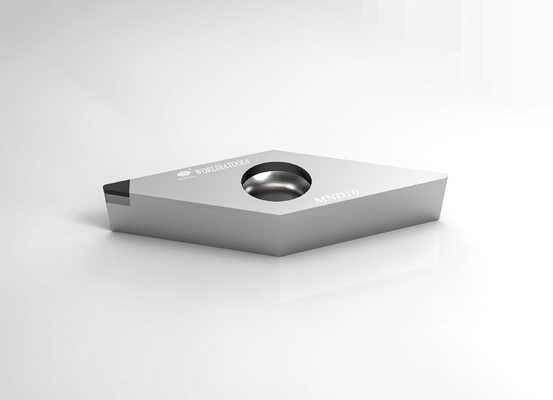

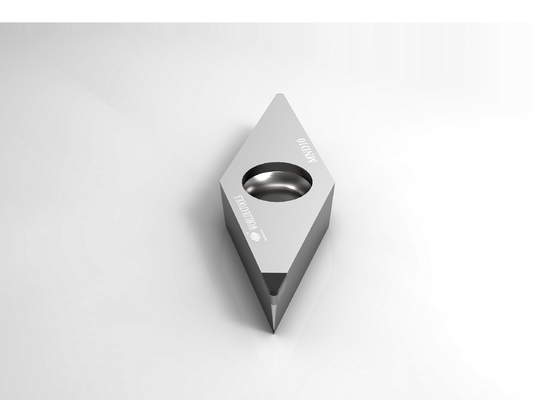

Insertion de rotation de coupe de l'insertion PCD de carbure standard de VBGW 1604024 pour les matériaux non ferreux
Dans le worldia de fabrication, les changements nous poussent pour favoriser nos produits et services.
Nous sommes consacrés à te fournir les outils de coupe et les solutions qui assortissent les ambitions de votre société.
Nous voulons grandir avec vous ensemble.
Matériel :
Nous fabriquons des outils de PCD avec les machines de développement avancées et commandons la qualité du produit
dès le début qui garde des outils de PCD avec la qualité de grande précision et bonne avec la cohérence
Nous fabriquons des outils de BCN avec une industrie-principale découpeuse de 5 axes et un vide auto-conçu
four de soudure qui garde des outils de BCN avec la force de grande précision et soudante.
Description :
ManaNova, une sous-marque de Worldia, est placé comme série standard à extrémité élevé.
Pour répondre aux besoins des clients comme but, nous choisissons strictement des matériaux de PCD/PCBN pour fournir un universel,
effet de coupure stable et et efficace.
MANANOVA prend « le choix facile et la livraison rapide » comme caractéristique, qui prévoit pour fournir rapide et
service efficace pour que les clients domestiques et étrangers satisfassent leur demande des outils normalisés et universalized.
Produits principaux :
L'insertion de PCBN convient à usiner la fonte en acier trempé et grise, le fer malléable, et la métallurgie des poudres.
L'insertion de PCD convient à l'usinage approximatif et de finition de l'alliage d'aluminium et d'autres matériaux de non-métal.
Service :
· Service en ligne de magasin
· Appui de distributeur local
· Support technique
Avantages :
·De haute qualité
·Coût bas
·Approvisionnement direct d'usine
Application :
| MND10 |
Appliqué à la coupe des matériaux non ferreux tels que les alliages d'aluminium, etc. |
Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC), et les plastiques de tissu-renforcé de carbone (CFRP).
PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
| ·Alliages en aluminium et d'aluminium |
| ·Alliages de cuivre, en laiton, et en bronze |
| ·Alliages de zinc et de magnésium |
| ·Fibre de carbone |
| ·Résines époxydes |
| ·Plastiques |
| ·Composés de fibre de verre |
| ·Composés de graphite |
Spécifications :
| Angle |
Dimensions |
Catégorie |
| Code de norme ANSI |
Code d'OIN |
Astuces |
IC
millimètre |
S
millimètre |
R
millimètre |
Φd
millimètre |
Le
millimètre |
Énoncé des besoins pour la mission
10 |
| VBGW 330,5 |
VBGW 160402 |
1N |
9,525 |
4,76 |
0,2 |
4,4 |
2,5 |
√ |
| VBGW 331 |
VBGW 160404 |
1N |
9,525 |
4,76 |
0,4 |
4,4 |
2,5 |
√ |
| VBGW 332 |
VBGW 160408 |
1N |
9,525 |
4,76 |
0,8 |
4,4 |
2,5 |
√ |
| Recommandation de taux d'entrée |
| Rayon de nez (millimètres) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| ≤ du taux d'entrée f (mm/rev) |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
