Détails sur le produit:
|
| Marque de produit: | WORLDIA | Famille de produits: | ManaNova |
|---|---|---|---|
| Nom: | Insertion standard de PCD | Matériel: | PCD+Carbide |
| Utilisation: | Turing | Catégorie de PCD: | MND10 |
| Numéro de modèle: | VCGT 160402 | Application: | Assortiment des matériaux non ferreux |
| Mettre en évidence: | VCGT 160402 PCD Insert de coupe |
||

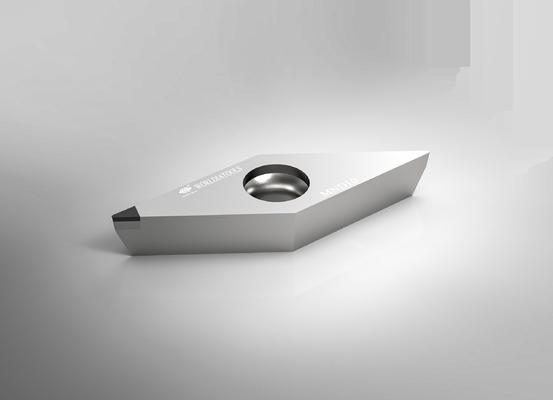

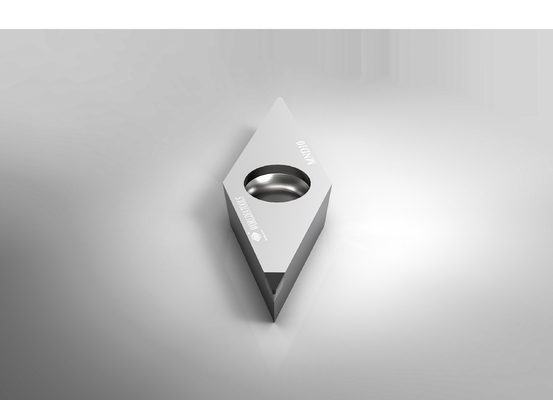

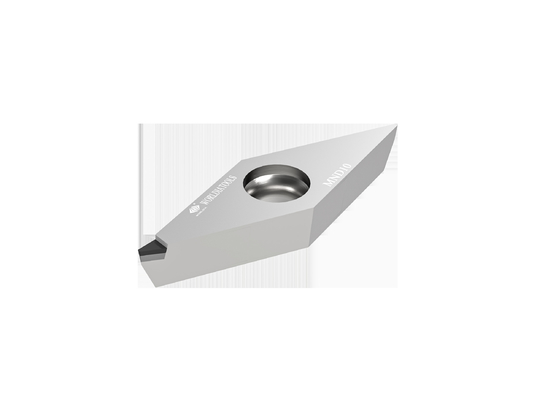

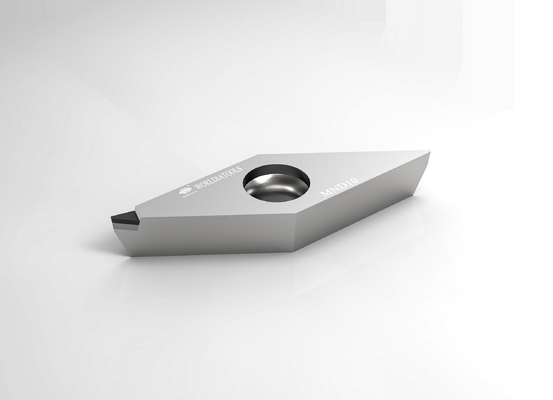

VCGT 160402 Plaquette de tournage standard en carbure Plaquette de coupe PCD pour matériaux non ferreux
WORLDIA accorde une attention particulière à la fabrication d'outils de coupe standard super durs.
Et nous avons fait une énorme quantité d'innovations techniques dans la conception et la fabrication
Plaquettes PCBN/PCD/CVD et produits connexes.
La description:
ManaNova, sous-marque de Worldia, se positionne comme une série standard haut de gamme.
Pour répondre aux besoins des clients comme objectif, nous sélectionnons strictement les matériaux PCD/PCBN pour fournir un universel,
effet de coupe stable et efficace.
MANANOVA prend "Choix facile et livraison rapide" comme fonctionnalité, qui vise à fournir
service rapide et efficace pour les clients nationaux et étrangers afin de répondre à leur demande de produits standardisés
et des outils universels.
Principaux produits:
L'insert PCBN convient à l'usinage de l'acier trempé, de la fonte grise, de la fonte ductile et de la métallurgie des poudres.
"Sept matériaux / un type", à savoir chaque spécification correspondant à six matériaux
(MHN10C, MHN20C, MHN30C, MKN10,MKN20,MSN 10) est la caractéristique de l'insert PCBN.
L'insert PCD (matériau MND10) convient à l'usinage grossier et de finition des alliages d'aluminium et d'autres matériaux non métalliques.
En particulier, l'insert brise-copeaux PCD est principalement utilisé pour résoudre le problème de l'emballage des copeaux pendant le traitement,
et il a d'excellentes performances!
Avantages :
·Haute qualité
·Faible coût
·Approvisionnement direct d'usine
Application:
| MND10 | Appliqué à la découpe de matériaux non ferreux tels que les alliages d'aluminium, etc. |
| Les outils PCD sont limités aux matériaux non ferreux, tels que l'aluminium à haute teneur en silicium, les composites à matrice métallique (MMC) et les plastiques renforcés de fibres de carbone (CFRP). Le PCD avec liquide de refroidissement peut également être utilisé dans les applications de superfinition du titane. |
|
| ·Aluminium et alliages d'aluminium | |
| · Alliages de cuivre, de laiton et de bronze | |
| ·Alliages de zinc et de magnésium | |
| ·Fibre de carbone | |
| ·Résines époxydes | |
| ·Plastiques | |
| · Composites en fibre de verre | |
| · Composites de graphite |
spécification:
| Angle | Dimensions | Noter | ||||||
| Code ANSI | Norme ISO | Des astuces | CI millimètre |
S millimètre |
R millimètre |
Φd millimètre |
LE millimètre |
MND dix |
| VCGT 220.5 | VCGT 110302 | 1N | 6.35 | 3.18 | 0,2 | 2.8 | 2.5 | √ |
| VCGT 221 | VCGT 110304 | 1N | 6.35 | 3.18 | 0,4 | 2.8 | 2.5 | √ |
| VCGT 330.5 | VCGT 160402 | 1N | 9.525 | 4,76 | 0,2 | 4.4 | 2.5 | √ |
| VCGT 331 | VCGT 160404 | 1N | 9.525 | 4,76 | 0,4 | 4.4 | 2.5 | √ |
| VCGT 332 | VCGT 160408 | 1N | 9.525 | 4,76 | 0,8 | 4.4 | 2.5 | √ |
| Recommandation d'avance | ||||||
| Rayon de nez(mm) | Ra euh | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vitesse d'alimentation f (mm/tour)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
