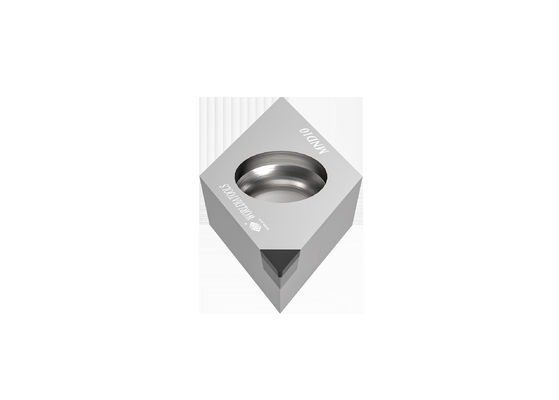

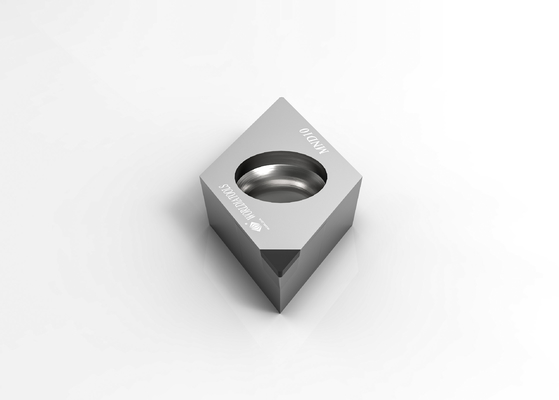

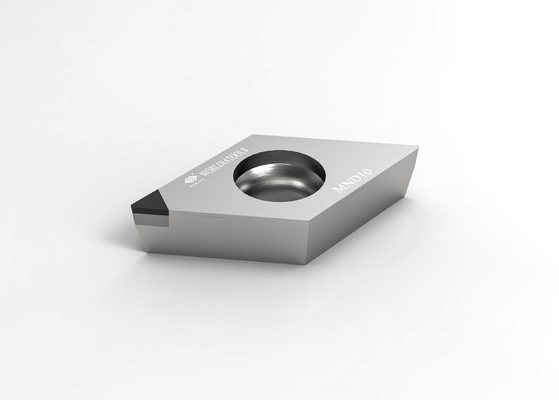

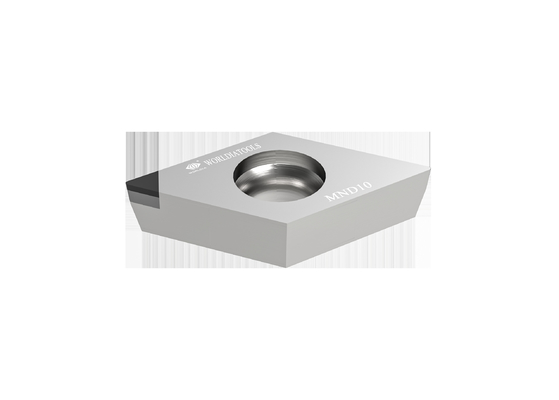

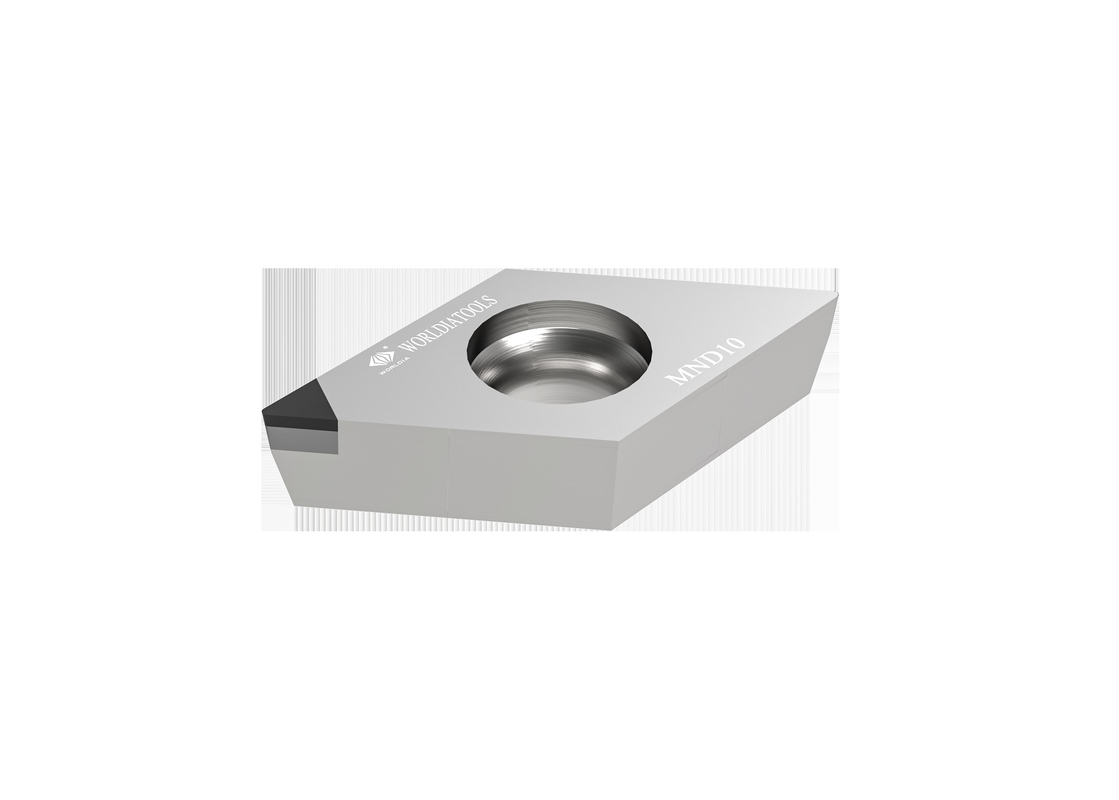

Insertion de rotation de coupe de l'insertion PCD du carbure DCGW11T308 pour les matériaux non ferreux
Description :
MANANOVA est la sous-marque de WORLDIA, placée comme série standard à extrémité élevé,
principalement promotion des insertions standard de PCD/PCBN.
La caractéristique critique de ManaNova est choix facile et livraison rapide.
« Choix facile » : Il est facile de choisir selon la table et l'application de comparaison.
« La livraison rapide » : Tous les types d'insertions de ManaNova PCD dans le catalogue sont disponibles en stock.
Éliminant la force majeure, vous pouvez obtenir d'ici 4-5 jours.
Matériel :
Diamant polycristallin (PCD)
1. Réduisez votre coût de usinage de manière significative
2. Pour l'usinage en métal non ferreux
Nitrure de bore cubique polycristalline (BCN)
1. Avec une excellente dureté chaude
2. résistance de bonne dureté et de choc thermique.
3. Pour en acier trempé, des fontes, des fers agglomérés aussi bien que l'usinage de composants de métallurgie des poudres
Produits principaux :
Insertion de PCBN
La série de Worldia ManaNova couvre 7 catégories de haute qualité de BCN pour le traitement d'en acier trempé, fonte,
et la métallurgie des poudres, les catégories disponibles sont MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN10, et MSN20.
Insertion de PCD
MND10 convient à l'usinage approximatif et de finition de l'alliage d'aluminium et d'autres matériaux de non-métal.
Service :
· Service en ligne de magasin
· Appui de distributeur local
· Support technique
Application :
| MND10 |
Appliqué à la coupe des matériaux non ferreux tels que les alliages d'aluminium, etc.
|
Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC), et les plastiques de tissu-renforcé de carbone (CFRP).
PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
| ·Alliages en aluminium et d'aluminium |
| ·Alliages de cuivre, en laiton, et en bronze |
| ·Alliages de zinc et de magnésium |
| ·Fibre de carbone |
| ·Résines époxydes |
| ·Plastiques |
| ·Composés de fibre de verre |
| ·Composés de graphite |
Spécifications :
| Angle |
Dimensions |
Catégorie |
| Code de norme ANSI |
Code d'OIN |
Astuces |
IC
millimètre |
S
millimètre |
R
millimètre |
Φd
millimètre |
Le
millimètre |
MND10 |
| DCGW 21.50.5 |
DCGW 070202 |
1N |
6,35 |
2,38 |
0,2 |
2,8 |
2,5 |
√ |
| DCGW 21,51 |
DCGW 070204 |
1N |
6,35 |
2,38 |
0,4 |
2,8 |
2,5 |
√ |
| |
|
| DCGW 32.50.5 |
DCGW 11T302 |
1N |
9,525 |
3,97 |
0,2 |
4,4 |
2,5 |
√ |
| DCGW 32,51 |
DCGW 11T304 |
1N |
9,525 |
3,97 |
0,4 |
4,4 |
2,5 |
√ |
| DCGW 32,52 |
DCGW 11T308 |
1N |
9,525 |
3,97 |
0,8 |
4,4 |
2,5 |
√ |
| Recommandation de taux d'entrée |
| Rayon de nez (millimètres) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| ≤ du taux d'entrée f (mm/rev) |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
