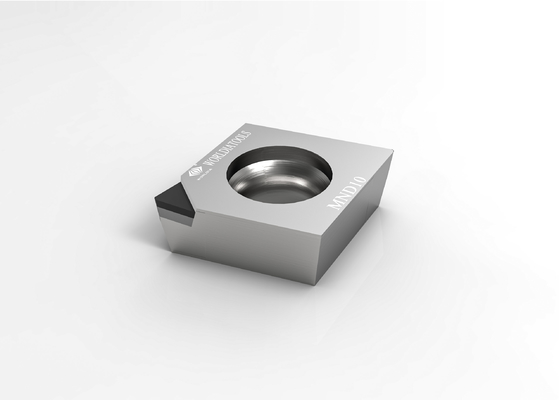

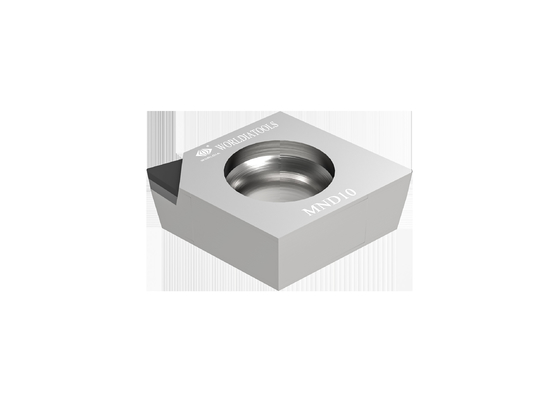

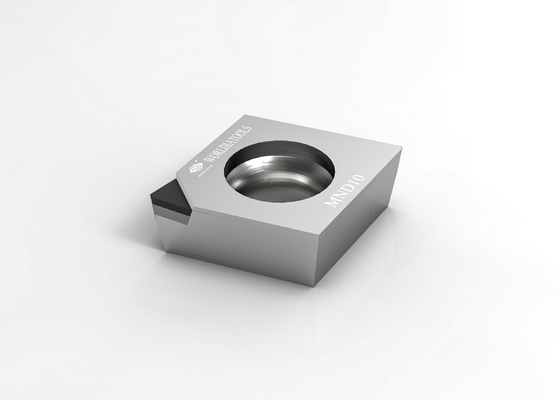

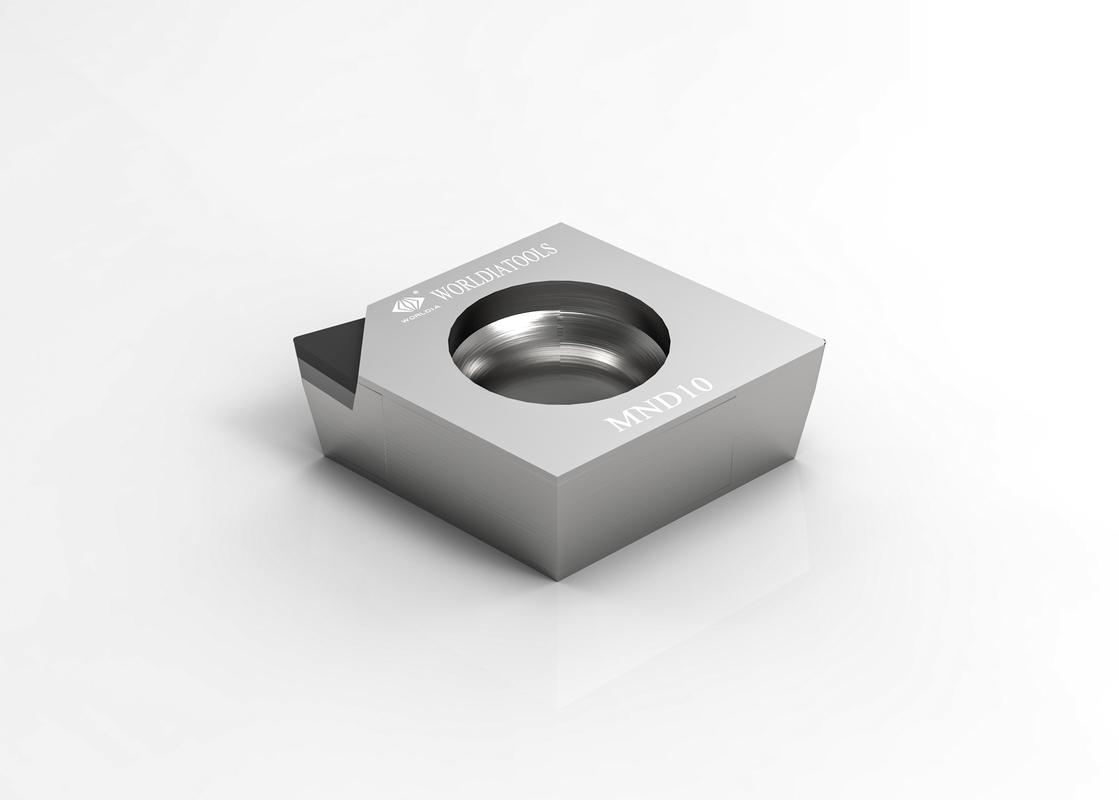

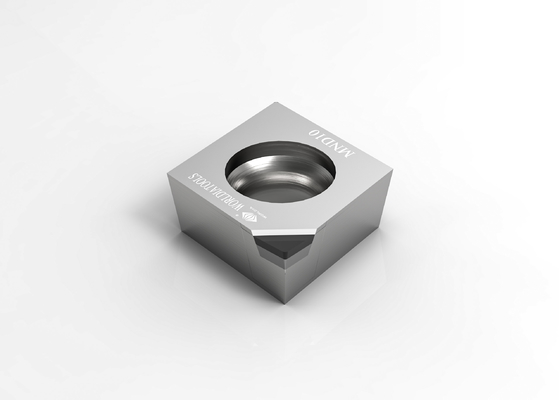

CCGT09T304 Plaquette de coupe PCD de tournage en carbure standard pour matériaux non ferreux
DESCRIPTION DE L'INSERTION PCD :
PCD signifie diamant polycristallin, qui est un matériau synthétique extrêmement dur et résistant à l'usure.
Les inserts PCD sont largement utilisés dans l'usinage des métaux non ferreux tels que l'aluminium, le cuivre et le laiton,
ainsi que des matériaux non métalliques tels que la céramique, les plastiques renforcés et les composites.
AVANTAGES DE LA PLAQUETTE PCD :
1. Les inserts PCD sont extrêmement durs et résistants à l'usure, ce qui signifie qu'ils peuvent durer beaucoup plus longtemps que les autres types d'outils de coupe.
Les inserts 2.PCD offrent également une finition de surface et une précision dimensionnelle supérieures, ce qui est important dans de nombreuses applications d'usinage de haute précision.
Les inserts 3.PCD sont également très résistants à la chaleur, ce qui les rend idéaux pour les opérations d'usinage à grande vitesse où des températures élevées sont générées.
PLAQUETTES STANDARD PCD : SÉRIE MANANOVA
MANANOVA est le nom du portefeuille de produits standard de stockage de Worldia.
Il fournit les meilleurs produits de haute qualité dans une large gamme d'applications les plus courantes à des prix très attractifs.
Chaque article a un code d'inventaire qui simplifie le processus de commande.
Les produits MANANOVA seront livrés directement de nos entrepôts vers n'importe quelle destination mondiale dans un délai max.1 semaine.
Principaux produits:
Plaquettes PCDsont idéales pour une utilisation avec des métaux non ferreux, tels que l'aluminium, les alliages de zinc et de magnésium,
Composites GRP, plastiques renforcés de fibres de carbone, carbure «vert» et céramique ainsi que tous les matériaux abrasifs.
Plaquettes CBNsont idéales pour une utilisation avec de l'acier trempé, des fontes et des fers frittés ainsi que
composants de la métallurgie des poudres.
SPÉCIFICATIONS DES INSERTS PCD :
| Angle |
Dimensions |
Grade |
| Code ANSI |
Norme ISO |
Conseils |
IC
millimètre |
S
millimètre |
R
millimètre |
Φd
millimètre |
LE
millimètre |
MND
dix |
| CCCG 21.50.5 |
CCCG 060202 |
1N |
6.35 |
2.38 |
0,2 |
2.8 |
2.5 |
√ |
| CCGT 21.51 |
CCCG 060204 |
1N |
6.35 |
2.38 |
0,4 |
2.8 |
2.5 |
√ |
| |
| CCCG 32.50.5 |
CCCG 09T302 |
1N |
9.525 |
3,97 |
0,2 |
4.4 |
2.5 |
√ |
| CCGT 32.51 |
CCCG 09T304 |
1N |
9.525 |
3,97 |
0,4 |
4.4 |
2.5 |
√ |
| CCCG 32,52 |
CCCG 09T308 |
1N |
9.525 |
3,97 |
0,8 |
4.4 |
2.5 |
√
|
Pour un autre code ISO, veuillez nous contacter !
APPLICATION D'INSERTION PCD :
| MND10 |
Appliqué à la coupe de matériaux non ferreux tels que les alliages d'aluminium, etc. |
Les outils PCD sont limités aux matériaux non ferreux, tels que l'aluminium à haute teneur en silicium, les composites à matrice métallique (MMC) et les plastiques renforcés de fibres de carbone (CFRP).
Le PCD avec liquide de refroidissement peut également être utilisé dans les applications de superfinition du titane. |
| ·Aluminium et alliages d'aluminium |
| · Alliages de cuivre, de laiton et de bronze |
| ·Alliages de zinc et de magnésium |
| ·Fibre de carbone |
| ·Résines époxydes |
| ·Plastiques |
| · Composites en fibre de verre |
| · Composites de graphite |
SERVICE D'INSERTION PCD :
· Service de boutique en ligne
· Support distributeur local
· Soutien technique
| Recommandation d'avance |
| Rayon de nez(mm) |
Ra euh |
| 0,2 |
0,4 |
0,8 |
1.6 |
3.2 |
6.4 |
| Vitesse d'alimentation f (mm/tour)≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1.6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2.4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
AVIS CLIENT DE PCD INSERT
À PROPOS DE WORLDIA
Beijing Worldia Diamond Tools Co., Ltd a été créée en 2006. En tant qu'entreprise nationale de haute technologie,
Worldia se concentre sur la R & D, la production, la vente et le service d'outils de coupe diamantés de haute précision.
Nos produits comprennent des outils de coupe PCD/PCBN/CVDD de haute précision, des outils de coupe en carbure monobloc,
meules diamantées et accessoires connexes. Les outils de coupe que nous fournissons ont été largement
appliqué dans l'automobile, l'électronique, les nouvelles énergies et d'autres industries.
HISTOIRE DE L'ENTREPRISE
FABRIQUÉ EN CHINE POUR LE MONDE
Expertise en recherche et développement, conception, fabrication, application et reconditionnement par des personnes hautement qualifiées,
équipe diversifiée et motivée de 1100 employés, dont 150 R&D, 1 PhD, 100 Ingénieurs Diplômés, > 30% de femmes.
