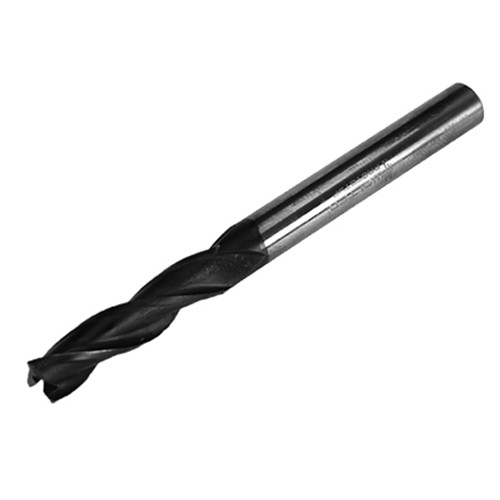

Marque de produit:	WORLDIA	Nom:	Moulin-r d'extrémité de carbure
Type:	Fraise en bout	Filet R:	0.4/0.7/1
Longueur de lame:	12/18/25	Application:	Coupure de matériaux composites
Mettre en évidence:	Outils au carbure solides à grande vitesse , Outils au carbure solides à hautes températures , Matériaux composites coupant la fraise en bout

Les outils traitaient des matériaux composites
Produits	Incluez principalement la fraise en bout Diamant-enduite de Multi-cannelure ; fraise en bout Diamant-enduite de Croix-bord ; fraise en bout en arête de poisson Diamant-enduite ; Front Geometry Drill, perceuse à trois points, outils d'intégration Diamant-enduite de perçage et de fraise, etc.
Application	Matériau composite d'avions Couverture de matériau composite de moteur de véhicule Support de téléphone etc.

Matériaux appropriés au traitement	Acier au carbone, acier inoxydable, alliage de fonte et titanique d'alliage, d'aluminium, alliage à hautes températures, matériaux non métalliques, etc.
Forme de fraisage	Fraisage de côté, fente fraisant, rampe fraisant, cavité fraisant, etc.

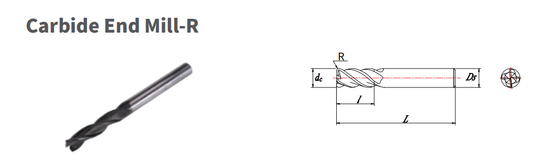

C.C de diamètre de lame (millimètres)	3~32
R de valeur	0.2~6
Longueur de lame (l millimètres)	5~100
Longueur totale L (millimètres)	38~200
Diamètre de jambe Ds (millimètres)	4~32
Forme de poignée	Jambe cylindrique, jambe fifixed latérale
Nombre de lames	2 bord, 3 bord, 4 bord, 5 bord, 6 bord, bord 8
revêtement	Étain, TiAlN, AlCrN, basé sur AlTiN, DLC, revêtement de diamant, etc.
autre	La lame peut être conçue pour rétrécir, éviter l'air, la chandelle, etc.

CFRP, CFRP/AI, CFRP/Ti
Méthode de moulin	Fente de moulin (ae=dc, ap≦dc)		Fraisage de copie (ae≦0.5dc, ap≦1.5dc)		Fraisage à grande vitesse (ae≦0.05dc, ap≦2dc)
	Vc=120m/min		Vc=150m/min		Vc=250m/min
C.C (millimètre)	n (T/MN)	Franc (mm/r)	n (T/MN)	Franc (mm/r)	n (T/MN)	Franc (mm/r)
1	38217	0,035	47771	0,035	79618	0,077
1,2	31847	0,04	39809	0,04	66348	0,088
1,5	25478	0,004	31847	0,044	53079	0,097
1,8	21231	0,004	26539	0,044	44232	0,097
2	19108	0,045	23885	0,045	39809	0,099
2,5	15287	0,05	19108	0,05	31847	0,11
3	12739	0,06	15924	0,06	26539	0,132
4	9554	0,08	11943	0,08	19904	0,176
6	6369	0,11	7962	0,11	13270	0,242
6,35	6018	0,12	7523	0,12	12538	0,264
8	4777	0,23	5971	0,23	9952	0,506
9,525	4012	0,31	5015	0,31	8359	0,682
10	3822	0,35	4777	0,35	7962	0,77
12	3185	0,44	3981	0,44	6635	0,968
12,7	3009	0,48	3761	0,48	6269	1,056
GFRP, GFRP/Al, GFRP/Ti
Méthode de moulin	Fente de moulin (ae=dc, ap≦dc)		Fraisage de copie (ae≦0.5dc, ap≦1.5dc)		Fraisage à grande vitesse (ae≦0.05dc, ap≦2dc)
	Vc=120m/min		Vc=150m/min		Vc=250m/min
C.C (millimètre)	n (T/MN)	Franc (mm/r)	n (T/MN)	Franc (mm/r)	n (T/MN)	Franc (mm/r)
1	31847	0,035	38217	0,035	63694	0,077
1,2	26539	0,04	31847	0,04	53079	0,088
1,5	21231	0,044	25478	0,044	42463	0,097
1,8	17693	0,044	21231	0,044	35386	0,097
2	15924	0,045	19108	0,045	31847	0,099
2,5	12739	0,05	15287	0,05	25478	0,11
3	10616	0,06	12739	0,06	21231	0,132
4	7962	0,08	9554	0,08	15924	0,176
6	5308	0,11	6369	0,11	10616	0,242
6,35	5015	0,12	6018	0,12	10031	0,264
8	3981	0,23	4777	0,23	7962	0,506
9,525	3344	0,31	4012	0,31	6687	0,682
10	3185	0,35	3822	0,35	6369	0,77
12	2654	0,44	3185	0,44	5308	0,968
12,7	2508	0,48	3009	0,48	5015	1,056
