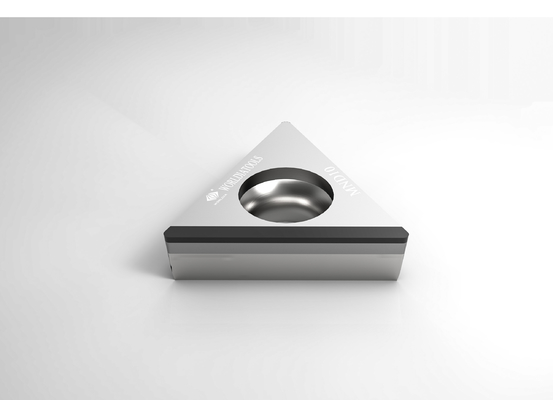

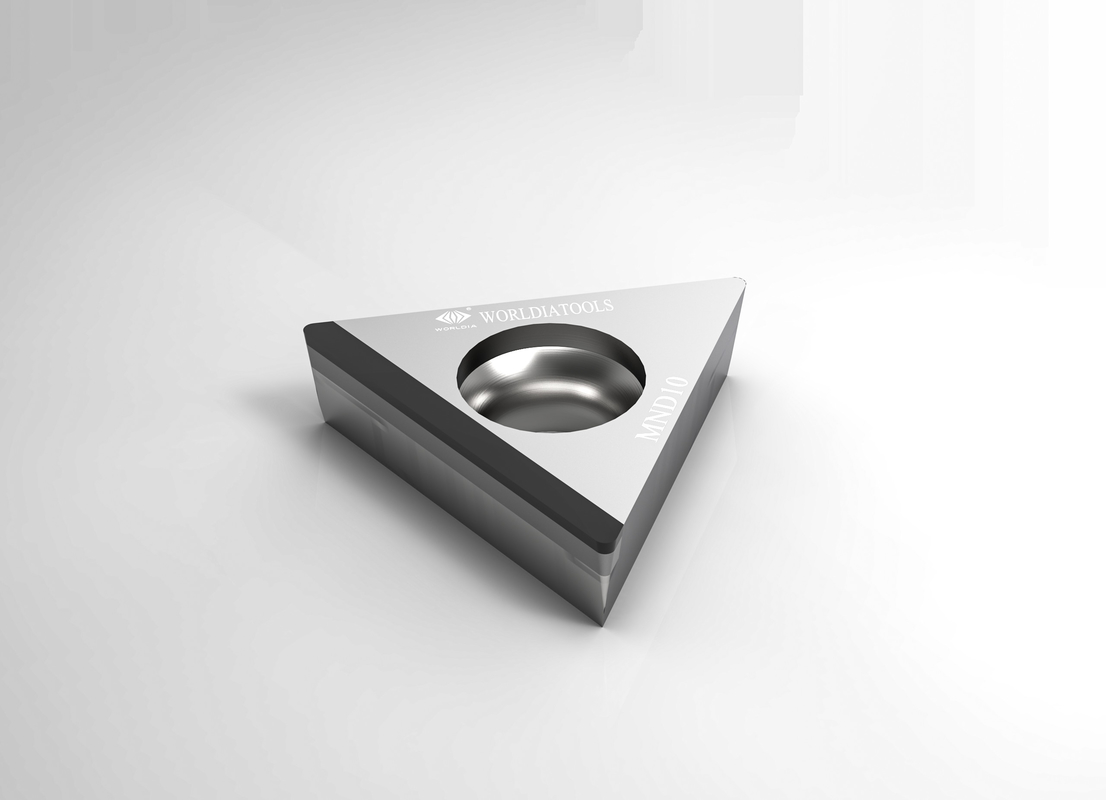

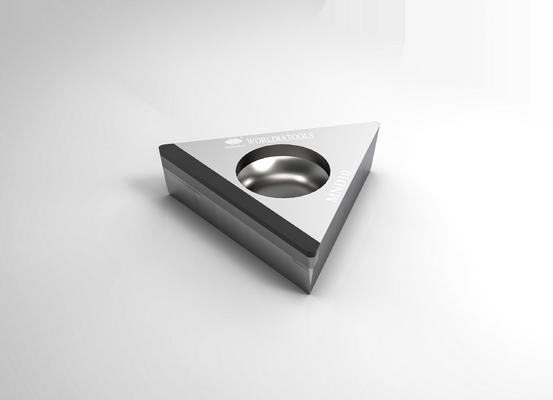

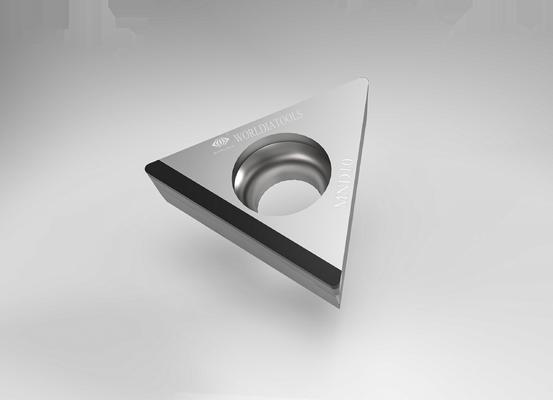

Insertion de rotation de coupe de l'insertion PCD de carbure standard de L-TCGW 16T304 pour les matériaux non ferreux
Comme série standard à extrémité élevé d'outil de coupe, MANANOVA suit le processus entier de la qualité
gestion des matières premières, avec l'équipement d'essai sophistiqué de production, professionnel et
équipe expérimentée de R&D et de production, et services techniques professionnels, de sorte que chaque utilisateur puisse
continuez à éprouver des avantages d'outils de coupe de Worldia.
L'insertion de PCD (matériel MND10) convient à l'usinage approximatif et de finition de l'alliage d'aluminium et d'autres matériaux de non-métal.
Les quatre types de bord sont briseur standard, de puce, plein bord, et plein visage.
Description :
ManaNova, une sous-marque de Worldia, est placé comme série standard à extrémité élevé.
Nous choisissons strictement des matériaux de PCD/PCBN pour répondre aux besoins des clients et pour fournir un universel,
effet de coupure stable et et efficace.
« Le choix facile et la livraison rapide » est la caractéristique de ManaNova.
Deux usines au produit en même temps, ainsi livraison de tache une fois que des commandes sont exécutées.
Accueil à l'enquête pour apprendre plus d'information !
Matériel :
Nous fabriquons des outils de PCD avec les machines de développement avancées et commandons la qualité du produit
dès le début qui garde des outils de PCD avec la qualité de grande précision et bonne avec la cohérence
Nous fabriquons des outils de BCN avec une industrie-principale découpeuse de 5 axes et un vide auto-conçu
four de soudure qui garde des outils de BCN avec la force de grande précision et soudante.
Produits principaux :
L'insertion de PCD (matériel MND10) convient à l'usinage approximatif et de finition de l'alliage d'aluminium et d'autres matériaux de non-métal.
L'insertion de PCBN convient à usiner la fonte en acier trempé et grise, le fer malléable, et la métallurgie des poudres.
Avantages :
· Universel
· Choix facile
· La livraison rapide
Application :
| MND10 |
Approprié à la coupe des matériaux non ferreux tels que les alliages d'aluminium, etc. |
Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC), et les plastiques de tissu-renforcé de carbone (CFRP).
PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
| ·Alliages en aluminium et d'aluminium |
| ·Alliages de cuivre, en laiton, et en bronze |
| ·Alliages de zinc et de magnésium |
| ·Fibre de carbone |
| ·Résines époxydes |
| ·Plastiques |
| ·Composés de fibre de verre |
| ·Composés de graphite |
Spécifications :
| Angle |
Dimensions |
Catégorie |
| Code de norme ANSI |
Code d'OIN |
Astuces |
IC
millimètre |
S
millimètre |
R
millimètre |
Φd
millimètre |
Le
millimètre |
Énoncé des besoins pour la mission
10 |
| TCGW 1.81.50.5 |
TCGW 090202 |
1N |
5,56 |
2,38 |
0,2 |
2,4 |
2,5 |
√ |
| TCGW 1.81.51 |
TCGW 090204 |
1N |
5,56 |
2,38 |
0,4 |
2,4 |
2,5 |
√ |
| |
| TCGW 220,5 |
TCGW 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
√ |
| TCGW 221 |
TCGW 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
√ |
| TCGW 222 |
TCGW 110308 |
1N |
6,35 |
3,18 |
0,8 |
2,8 |
2,5 |
√ |
| |
| TCGW 32,51 |
TCGW 16T304 |
1N |
9,525 |
3,97 |
0,4 |
4,4 |
2,5 |
√ |
| TCGW 32,52 |
TCGW 16T308 |
1N |
9,525 |
3,97 |
0,8 |
4,4 |
2,5 |
√ |
| |
| L-TCGW 32.50.5 |
L-TCGW 16T302 |
2N |
9,525 |
3,97 |
0,2 |
4,4 |
16,2 |
√ |
| L-TCGW 32,51 |
L-TCGW 16T304 |
2N |
9,525 |
3,97 |
0,4 |
4,4 |
15,9 |
√ |
| L-TCGW 32,52 |
L-TCGW 16T308 |
2N |
9,525 |
3,97 |
0,8 |
4,4 |
15,3 |
√ |
| |
| F-VBGW 1.81.51 |
F-VBGW 090204 |
3N |
5,56 |
2,38 |
0,4 |
2,4 |
9 |
√ |
| Recommandation de taux d'entrée |
| Rayon de nez (millimètres) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| ≤ du taux d'entrée f (mm/rev) |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
