Détails sur le produit:
|
| Numéro de modèle: | L-TCGW 16T304 | Des astuces: | 2N |
|---|---|---|---|
| Taper: | Toute la longueur | Marque de produit: | MONDIAL |
| Famille de produits: | ManaNova | Matériel: | PCD+Carbure |
| Qualité PCD: | MND10 | Application: | Haute précision d'usinage des matériaux non ferreux |
| Avantage: | Choix facile et livraison rapide | ||
| Mettre en évidence: | outils de coupe universels worldia,outils de coupe tcgw worldia,plaquette de tournage en carbure worldia |
||

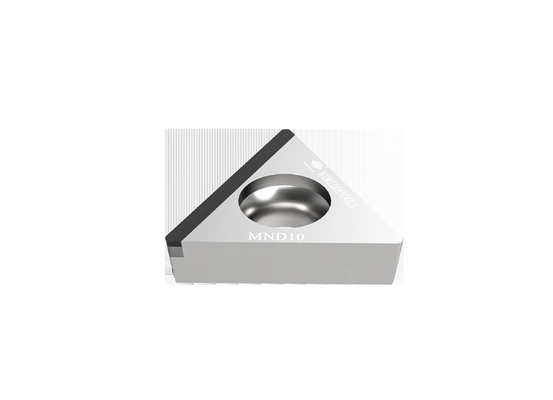

L-TCGW 16T304 Plaquette de tournage standard en carbure Plaquette de coupe PCD pour matériaux non ferreux
WORLDIA accorde une attention particulière à la fabrication d'outils de coupe standard super durs.
Et nous avons fait une énorme quantité d'innovations techniques dans la conception et la fabrication
Plaquettes PCBN/PCD/CVD et produits connexes.
L'insert PCD (matériau MND10) convient à l'usinage grossier et de finition des alliages d'aluminium et d'autres matériaux non métalliques.
Les quatre types d'arêtes sont standard, brise-copeaux,bord plein,et plein visage.
La description:
"ManaNova" est une sous-marque de Worldia, se concentrant sur la série standard haut de gamme.
ManaNova est un concept qui se tient aux yeux des utilisateurs finaux, nous choisissons strictement
Matériaux PCD et PCBN pour fournir l'effet de coupe universel.
MANANOVA prend "Choix facile et livraison rapide" comme fonctionnalité, qui vise
fournir un service rapide et efficace aux clients nationaux et étrangers pour répondre à leurs
demande d'outils standardisés et universels.
Matériel:
Diamant polycristallin (PCD)
1. Réduisez considérablement vos coûts d'outillage
2. Pour l'usinage des métaux non ferreux
Nitrure de bore cubique polycristallin (CBN)
1. Avec une excellente dureté à chaud
2.Bonne ténacité et résistance aux chocs thermiques.
3. Pour l'usinage de l'acier trempé, des fontes, des fers frittés ainsi que des composants de la métallurgie des poudres
Principaux produits:
L'insert PCD (matériau MND10) convient à l'usinage grossier et de finition des alliages d'aluminium et d'autres matériaux non métalliques.
L'insert PCBN convient à l'usinage de l'acier trempé, de la fonte grise, de la fonte ductile et de la métallurgie des poudres.
Service:
· Service de boutique en ligne
· Support distributeur local
· Soutien technique
Application:
| MND10 | Convient pour la coupe de matériaux non ferreux tels que les alliages d'aluminium, etc. |
| Les outils PCD sont limités aux matériaux non ferreux, tels que l'aluminium à haute teneur en silicium, les composites à matrice métallique (MMC) et les plastiques renforcés de fibres de carbone (CFRP). Le PCD avec liquide de refroidissement peut également être utilisé dans les applications de superfinition du titane. |
|
| ·Aluminium et alliages d'aluminium | |
| · Alliages de cuivre, de laiton et de bronze | |
| ·Alliages de zinc et de magnésium | |
| ·Fibre de carbone | |
| ·Résines époxydes | |
| ·Plastiques | |
| · Composites en fibre de verre | |
| · Composites de graphite |
spécification:
| Angle | Dimensions | Noter | ||||||
| Code ANSI | Norme ISO | Des astuces | IC millimètre |
S millimètre |
R millimètre |
Φd millimètre |
LE millimètre |
MND dix |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0,2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0,4 | 2.4 | 2.5 | √ |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0,2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 2.8 | 2.5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3,97 | 0,2 | 4.4 | 16.2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9.525 | 3,97 | 0,4 | 4.4 | 15.9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9.525 | 3,97 | 0,8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0,4 | 2.4 | 9 | √ |
| Recommandation d'avance | ||||||
| Rayon de nez(mm) | Ra euh | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vitesse d'alimentation f (mm/tour)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
