Détails sur le produit:
|
| Numéro de modèle: | L-TCGW 16T302 | Astuces: | 2N |
|---|---|---|---|
| Taper: | Intégral | Marque de produit: | WORLDIA |
| Famille de produits: | ManaNova | Matériel: | PCD+Carbure |
| Qualité PCD: | MND10 | Application: | Usinage de matériaux non ferreux |
| Mettre en évidence: | outils de coupe worldia en diamant polycristallin,outils de coupe worldia en métaux non ferreux,insert pcd worldia |
||

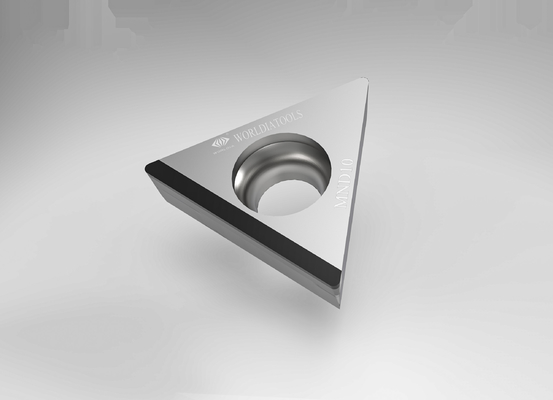

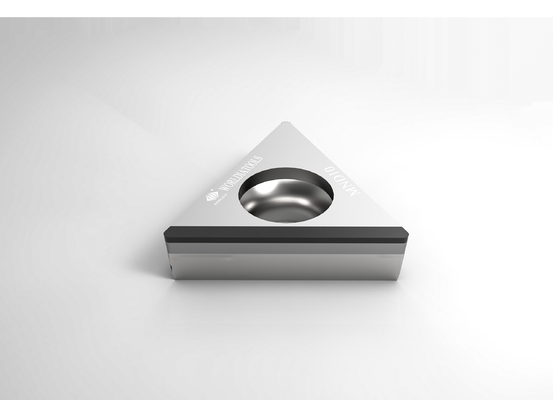

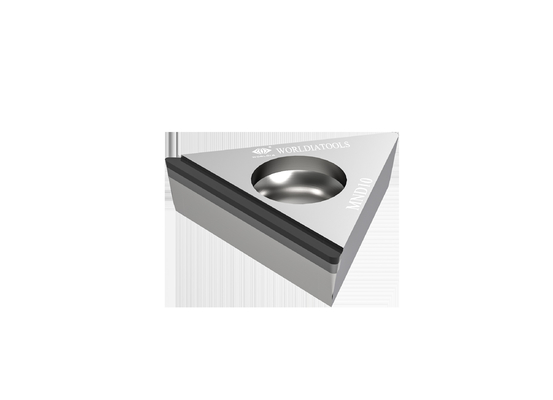

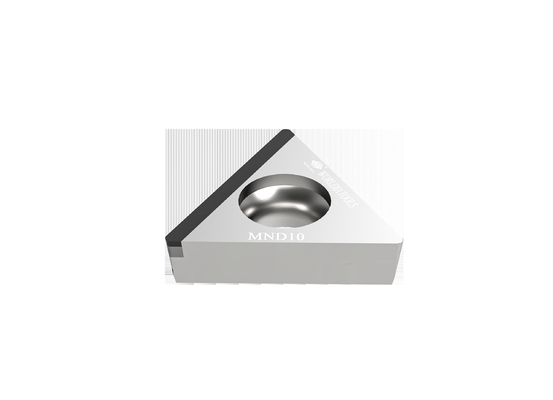

Insertion de rotation de coupe de l'insertion PCD de carbure standard de L-TCGW 16T302 pour les matériaux non ferreux
L'insertion de PCD (matériel MND10) convient à l'usinage approximatif et de finition de l'alliage d'aluminium et d'autres matériaux de non-métal.
Les quatre types de bord sont briseur standard, de puce, plein bord, et plein visage.
Description :
« ManaNova » est une sous-marque de Worldia, se concentrant sur la série standard à extrémité élevé.
ManaNova est un concept qui se tient selon l'opinion des utilisateurs, nous choisissent strictement
Matériaux de PCD et de PCBN pour fournir l'effet de coupure universel.
La caractéristique critique de ManaNova est choix facile et livraison rapide.
« Choix facile » : Il est facile de choisir selon la table et l'application de comparaison.
« La livraison rapide » : Toutes les insertions de ManaNova PCD dans le catalogue sont disponibles en stock.
Éliminant la force majeure, vous pouvez obtenir d'ici 4-5 jours.
Matériel :
La nitrure de bore cubique polycristalline (BCN) est un matériel avec une excellente dureté chaude qui peut être employée à très
vitesses de coupure élevées. Il montre également la bonne dureté et les outils du choc thermique resistance.CBN sont idéaux pour l'usage
avec en acier trempé, des fontes, et des fers aussi bien que des composants agglomérés de métallurgie des poudres.
Les outils avec le diamant polycristallin (PCD) coupant des matériaux peuvent réduire votre coût de usinage de manière significative,
Les outils de PCD sont idéaux pour l'usage avec le métal non ferreux, tel que l'aluminium, zinc, et le magnésium allie,
Composés de GRP, plastiques de tissu-renforcé de carbone, carbure « vert », et matériaux en céramique aussi bien que tous abrasifs.
Produits principaux :
L'insertion de PCD (matériel MND10) convient à l'usinage approximatif et de finition de l'alliage d'aluminium et d'autres matériaux de non-métal.
L'insertion de PCBN convient à l'usinage de la fonte en acier trempé et grise, du fer malléable, et de la métallurgie des poudres.
Avantages :
·De haute qualité
·Coût bas
·Approvisionnement direct d'usine
Application :
| MND10 | Approprié à la coupe des matériaux non ferreux tels que les alliages d'aluminium, etc. |
| Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC), et les plastiques de tissu-renforcé de carbone (CFRP). PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
|
| ·Alliages en aluminium et d'aluminium | |
| ·Alliages de cuivre, en laiton, et en bronze | |
| ·Alliages de zinc et de magnésium | |
| ·Fibre de carbone | |
| ·Résines époxydes | |
| ·Plastiques | |
| ·Composés de fibre de verre | |
| ·Composés de graphite |
Spécifications :
| Angle | Dimensions | Catégorie | ||||||
| Code de norme ANSI | Code d'OIN | Astuces | IC millimètre |
S millimètre |
R millimètre |
Φd millimètre |
Le millimètre |
Énoncé des besoins pour la mission 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9,525 | 3,97 | 0,2 | 4,4 | 16,2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4,4 | 15,9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3,97 | 0,8 | 4,4 | 15,3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2,4 | 9 | √ |
| Recommandation de taux d'entrée | ||||||
| Rayon de nez (millimètres) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ du taux d'entrée f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
