Détails sur le produit:
|
| Marque de produit: | MONDIAL | Famille de produits: | ManaNova |
|---|---|---|---|
| Numéro de modèle: | F-CCGW 060204 | Matériel: | PCD+Carbure |
| Qualité PCD: | MND10 | Cotation: | Non enduit |
| Types de bord: | Plein visage | Des astuces: | 2N |
| Surligner: | Insert de tournage en carbure de matériaux non ferreux,insert de tournage en carbure ccgw,insert ccgw à face pleine |
||

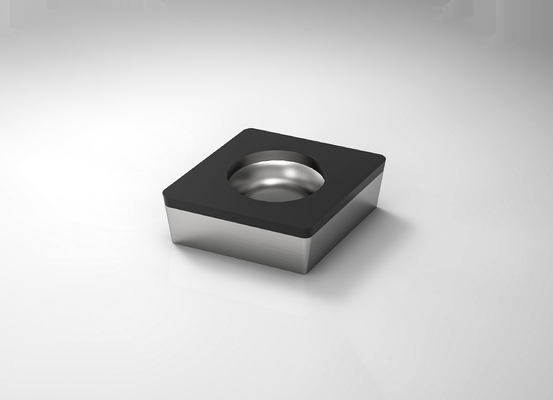

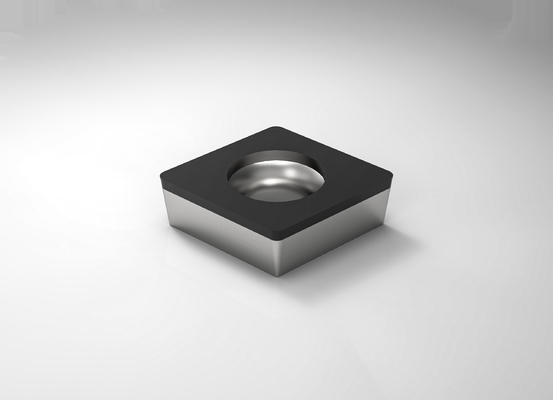

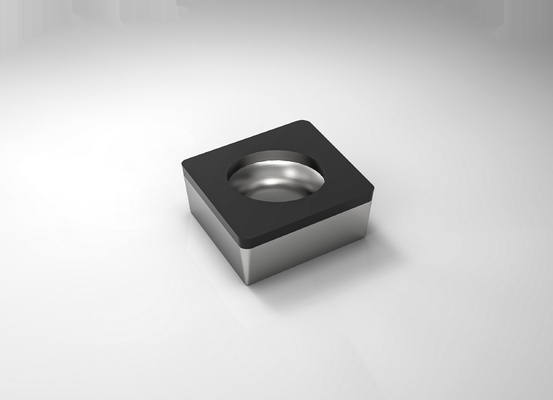

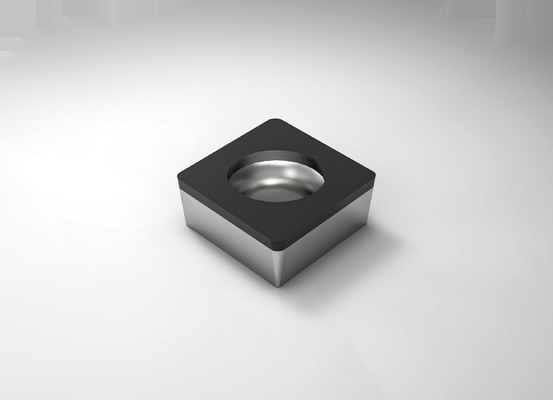

F-CCGW060204 Plaquette de coupe PCD de tournage en carbure standard pour matériaux non ferreux
Dans le monde manufacturier, les changements nous poussent à promouvoir nos produits et services.
Nous nous engageons à vous fournir des outils de coupe et des solutions à la hauteur des ambitions
de votre entreprise.Nous voulons grandir ensemble avec vous.
La description:
"MANANOVA est la sous-marque de WORLDIA, se positionnant comme une série standard haut de gamme,
promouvant principalement les inserts standard PCD / PCBN.
MANANOVA prend "Choix facile et livraison rapide" comme caractéristique.
Deux usines pour produire en même temps, donc livraison ponctuelle une fois les commandes terminées.
Bienvenue à l'enquête pour en savoir plus d'informations!
Matériel:
Diamant polycristallin (PCD)
1. Réduisez considérablement vos coûts d'outillage
2. Pour l'usinage des métaux non ferreux
Application:
| MND10 | Appliqué à la coupe de matériaux non ferreux tels que les alliages d'aluminium, etc. |
Principaux produits:
La plaquette PCD convient à l'usinage grossier et de finition des alliages d'aluminium et d'autres matériaux métalliques non ferreux.
Les quatre types de bords sont standard, brise-copeaux, plein bord et plein visage.
Plaquette PCBN 7matériaux/type 1, universelle pour acier trempé, fonte, fonte ductile et métallurgie des poudres.
La plaquette PCBN spécialement revêtue convient à la coupe continue à la coupe interrompue lourde de l'acier trempé
et a d'excellentes performances universelles
Avantages :
· Universel
· Choix facile
· Livraison rapide
Service:
· Service de boutique en ligne
· Support distributeur local
· Soutien technique
spécification:
| CCGW | Dimensions | Noter | ||||||
| Code ANSI | Norme ISO | Des astuces | IC millimètre |
S millimètre |
R millimètre |
Φd millimètre |
LE millimètre |
MND dix |
| CCGW 21.50.5 | CCGW 060202 | 1N | 6.35 | 2.38 | 0,2 | 2.8 | 2.5 | √ |
| CCGW 21.51 | CCGW 060204 | 1N | 6.35 | 2.38 | 0,4 | 2.8 | 2.5 | √ |
| CCGW 32.50.5 | CCGW 09T302 | 1N | 9.525 | 3,97 | 0,2 | 4.4 | 2.5 | √ |
| CCGW 32.51 | CCGW 09T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| CCGW 32.52 | CCGW 09T308 | 1N | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
| C-CCGW 21.50.5 | C-CCGW 060202 | 1N | 6.35 | 2.38 | 0,2 | 2.8 | 2.5 | √ |
| C-CCGW 32.51 | C-CCGW 09T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| F-CCGW 21.51 | F-CCGW 060204 | 2N | 6.35 | 2.38 | 0,4 | 2.8 | 6.4 | √ |
Recommandation:
| Recommandation d'avance | ||||||
| Rayon de nez(mm) | Ra euh | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vitesse d'alimentation f (mm/tour)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
