Détails sur le produit:
|
| Marque de produit: | WORLDIA | Famille de produits: | ManaNova |
|---|---|---|---|
| Matériel: | PCBN+Carbide | Catégorie de PCBN: | MNH10C/20C/30C |
| Numéro de modèle: | TCGW 090208 | Application: | Assortiment de durcir l'acier |
| Couleur: | Jaune | Revêtement: | C3 |
| Mettre en évidence: | Plaquettes de coupe PCBN TCGW090208,plaquettes de coupe PCBN à revêtement C3,plaquette CBN pour acier trempé |
||

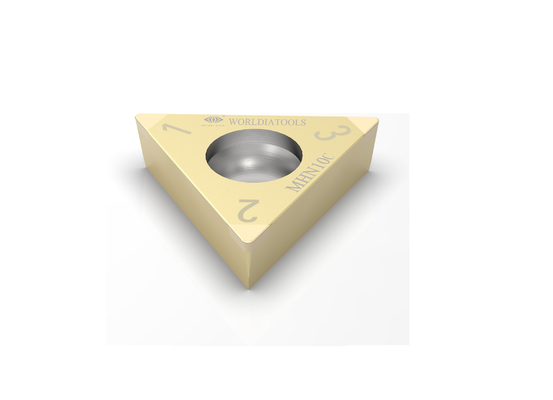

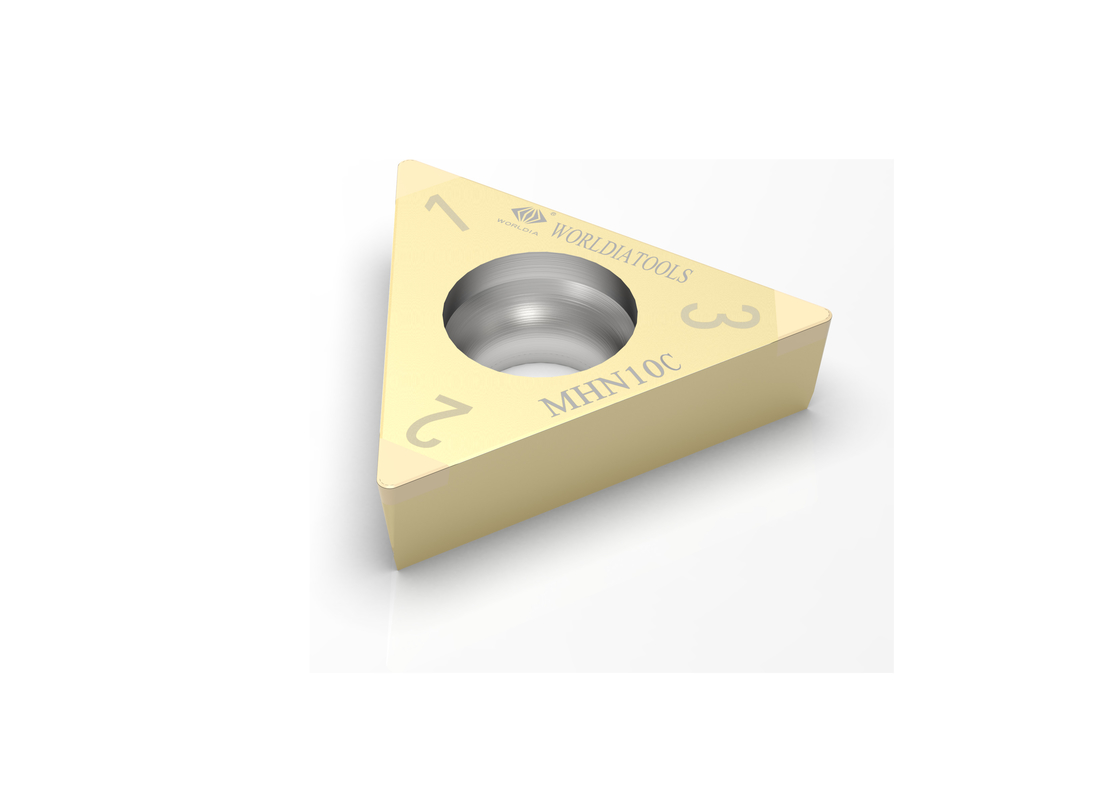

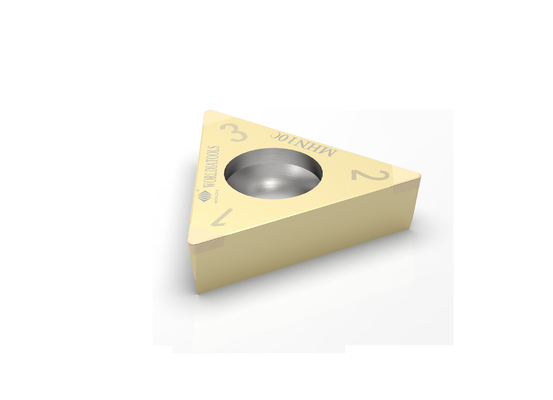

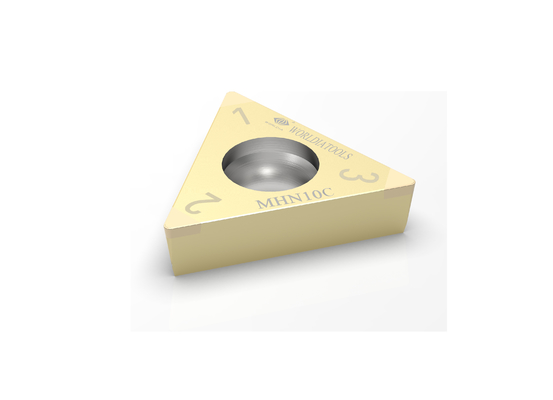

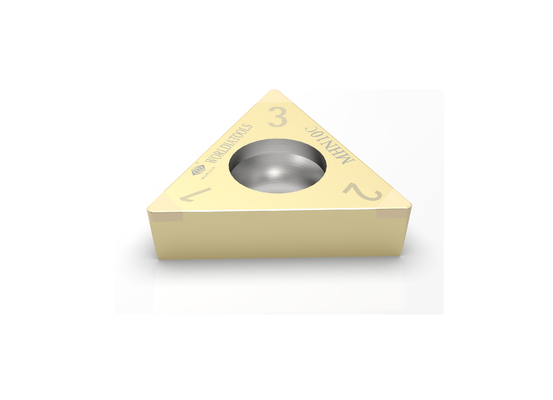

TCGW090208 Plaquette de tournage en carbure PCBN revêtue Plaquette de coupe CBN pour acier trempé
La description:
"ManaNova" est une sous-marque de Worldia, se concentrant sur la série standard haut de gamme,
promouvant principalement les inserts standard PCD / PCBN.
La principale caractéristique de ManaNova est le choix facile et la livraison rapide.
"Choix facile": Il est facile de choisir selon le tableau de comparaison et l'application.
"Livraison rapide": Tous les types d'Inserts PCD ManaNova du catalogue sont disponibles en
Principaux produits:
L'insert PCBN convient à l'usinage de l'acier trempé, de la fonte grise, de la fonte ductile et de la métallurgie des poudres.
« sept matériaux/un type », à savoir chaque spécification correspondant à sept matériaux
(MHN10C, MHN20C, MHN30C, MKN10,MKN20,MSN 10) est la caractéristique de l'insert PCBN.
La plaquette PCBN spécialement revêtue convient à la coupe continue à la coupe interrompue lourde de l'acier trempé et a d'excellentes performances universelles.
L'insert PCD (matériau MND10) convient à l'usinage grossier et de finition des alliages d'aluminium et d'autres matériaux non métalliques.
Les quatre types de bords sont standard, brise-copeaux, plein bord et plein visage.
En particulier, l'insert brise-copeaux PCD est principalement utilisé pour résoudre le problème de l'emballage des copeaux pendant le traitement, et il a d'excellentes performances !
Avantages :
· Universel
· Choix facile
· Livraison rapide
Application:
| MHN10C | Appliqué à la coupe continue de l'acier trempé |
| MHN20C | Appliqué à la coupe moyennement interrompue de l'acier trempé |
| MHN30C | Appliqué à la coupe interrompue lourde de l'acier trempé |
| MKN10 | Appliqué à la découpe de la fonte grise |
| MKN20 | Appliqué à la découpe de la fonte ductile |
| MSN10 | Appliqué à la découpe de la métallurgie des poudres |
| MSN20 | Appliqué à la découpe de la métallurgie des poudres |
spécification:
| Matériel | ISO H | ISOK | ISO-S | ||||
| Qualité PCBN | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| Lisse | Modéré | Dureté | Fonte | Fonte ductile | Métallurgie des poudres | Métallurgie des poudres | |
| Vc | 180(150~250) m/min |
100(50~150) m/min |
80(30~120) m/min |
600(300~800) m/min |
300(150~450) m/min |
300(200~500) m/min |
500(300~800) m/min |
| fn | 0.1(0.03~0.2) mm/tr |
0.1(0.03~0.2) mm/tr |
0.1(0.03~0.2) mm/tr |
0,1(0,03~0,3) mm/tr |
0,1(0,03~0,3) mm/tr |
0,1(0,03~0,3) mm/tr |
0,1(0,03~0,3) mm/tr |
| % | 45 ~ 55 | 60 ~ 70 | 85 ~ 95 | 85 ~ 95 | 60 ~ 70 | 60 ~ 70 | 85 ~ 95 |
| Taille d'un grain | 1 ~ 2 um | 1 ~ 2 um | 2~3um | 2 ~ 3 um | 1 ~ 2 um | 1 ~ 2 um | 2 ~ 3 um |
| Obligation | Tic | Étain | Vache | Vache | TiCN | TiCN | Vache |
| TCGW | Forme | Dimensions | ||||||
| Code ANSI | Norme ISO | Des astuces | CI millimètre |
S millimètre |
R millimètre |
Φd millimètre |
LE millimètre |
|
| Tout Approvisionné |
TCGW 1.81.51 | TCGW 090202 | 3N | 5.56 | 2.38 | 0,4 | 2.8 | 2.2 |
| TCGW 1.81.52 | TCGW 090208 | 3N | 5.56 | 2.38 | 0,8 | 2.8 | 2.2 | |
| TCGW 21.51 | TCGW 110204 | 3N | 6.35 | 2.38 | 0,4 | 2.8 | 2.2 | |
| TCGW 21.52 | TCGW 110208 | 3N | 6.35 | 2.38 | 0,8 | 2.8 | 2.2 | |
| TCGW 221 | TCGW 110304 | 3N | 6.35 | 3.18 | 0,4 | 2.8 | 2.2 | |
| TCGW 222 | TCGW 110308 | 3N | 6.35 | 3.18 | 0,8 | 2.8 | 2.2 | |
