Détails sur le produit:
|
| Marque de produit: | WORLDIA | Famille de produits: | ManaNova |
|---|---|---|---|
| Numéro de modèle: | TCGW | Nom: | Insertion standard de PCD |
| Utilisation: | Outils de rotation | Matériel: | PCD+Carbide |
| Catégorie de PCD: | MND10 | Application: | Assortiment à haute précision des matériaux non ferreux |
| Mettre en évidence: | MND10 PCD masque couper l'insertion,Le carbure PCD de TCGW masque,Insertion de rotation de carbure standard de TCGW |
||

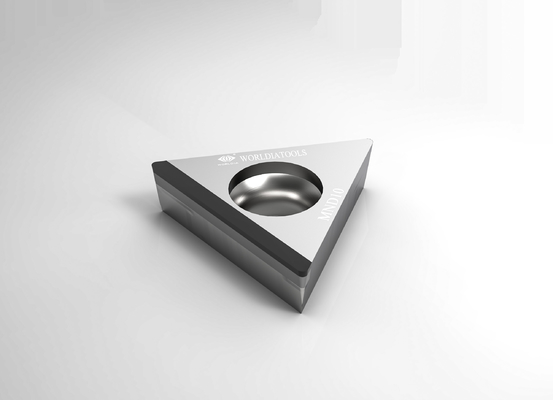

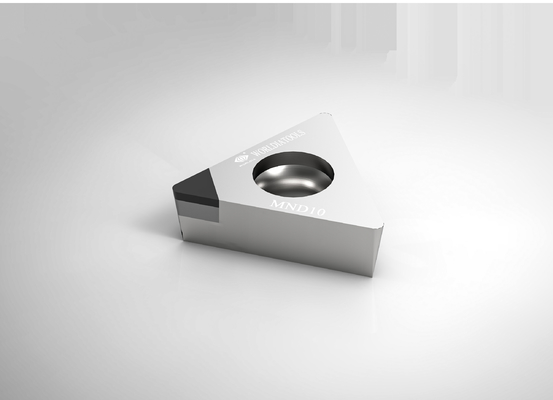

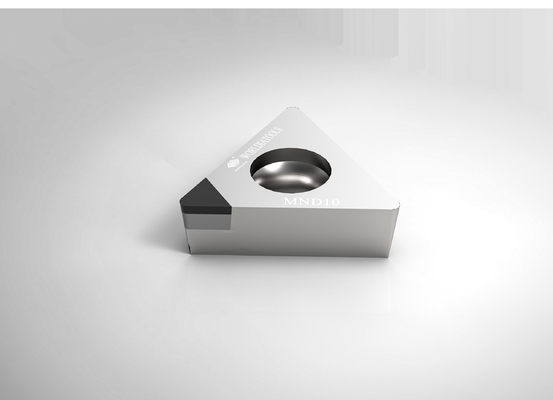

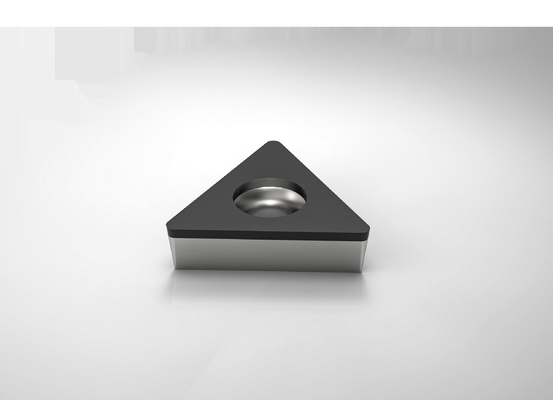

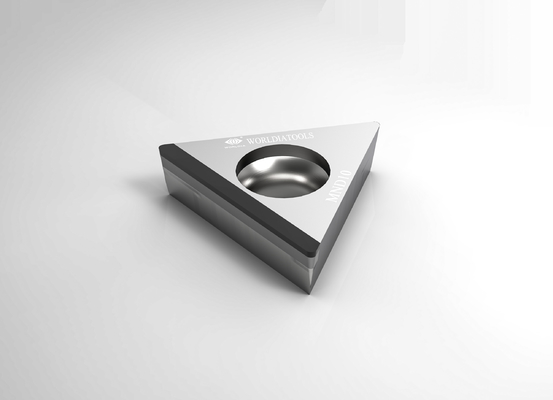

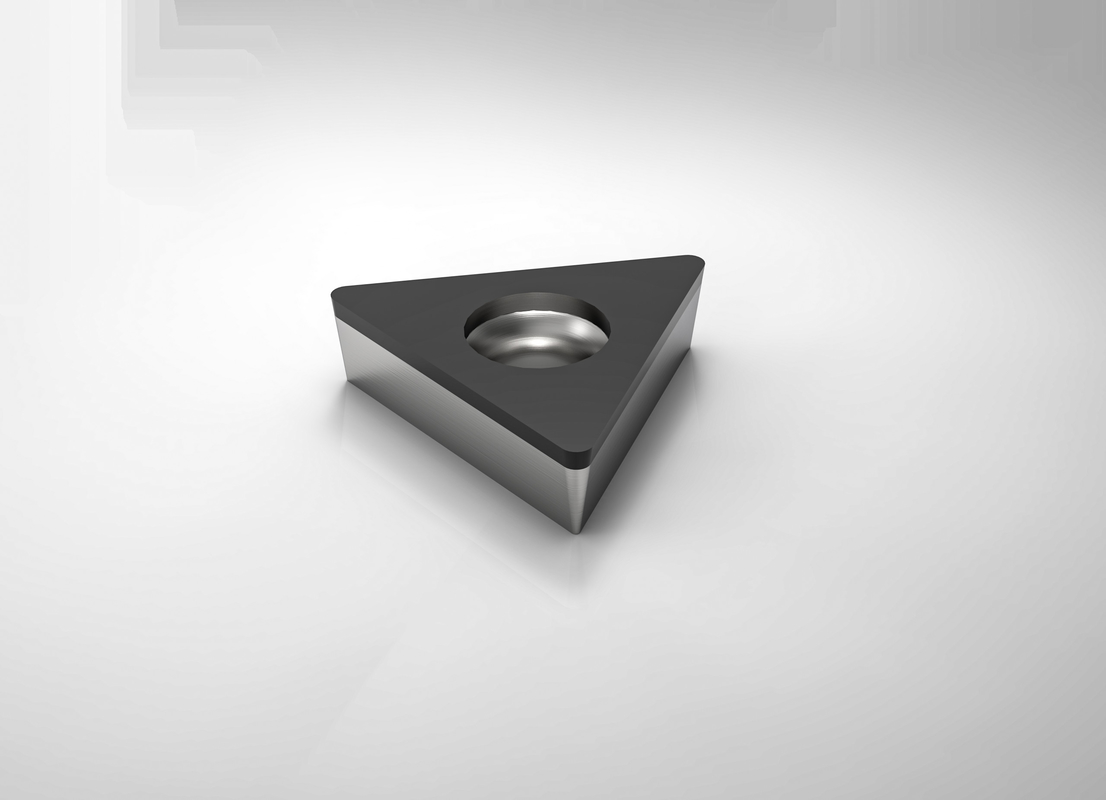

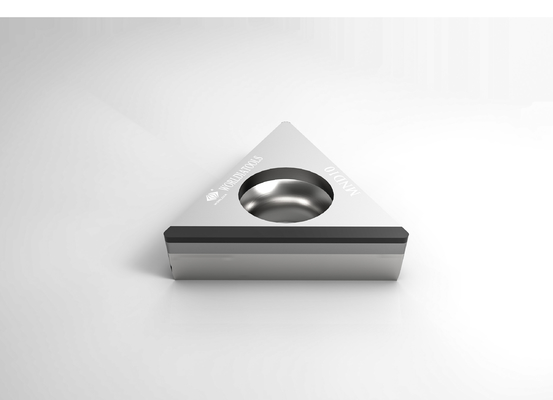

Insertion de rotation de coupe de l'insertion PCD de carbure standard de TCGW pour les matériaux non ferreux
Description :
« ManaNova » est une sous-marque de Worldia, se concentrant sur la série standard à extrémité élevé.
ManaNova est un concept qui s'élève à la vue des utilisateurs, nous choisissent strictement le matériel de PCD et de PCBN
pour fournir l'effet de coupure universel.
La fonctionnalité clé de ManaNova est choix facile et livraison rapide.
« Choix facile » : Il est facile de choisir selon la table et l'application de comparaison.
« La livraison rapide » : Tous les types d'insertions de ManaNova PCD dans le catalogue sont disponibles en stock.
Élimination de la force majeure, vous pouvez obtenir d'ici 4-5 jours.
Produits principaux :
Insertion de PCBN : 1 type, universels matériels pour en acier trempé, la fonte, le fer malléable et la poudre metallury.
La nitrure de bore cubique polycristalline (BCN) est un matériel avec l'excellente dureté chaude qui peut être employée très à haut
coupure des vitesses. Il montre également la bonne dureté et les outils du choc thermique resistance.CBN sont idéaux pour l'usage avec
en acier trempé, fontes et fers aussi bien que composants agglomérés de métallurgie des poudres.
Insertion de PCD : Fourniture stable, effet de coupure efficace universel et élevé.
Des insertions de rotation de PCD peuvent être employées dans beaucoup de domaines comprenant l'industrie automobile, l'équipement d'énergie, et le bois et la pierre
industrie. Elle peut être employée pour couper et traiter différents matériaux tels que le métal non ferreux, carbure de tungstène, en céramique,
non-métal et matériau composite.
Avantages :
· Universel
· Choix facile
· La livraison rapide
Service :
· Service en ligne de magasin
· Appui de distributeur local
· Support technique
Application :
| MND10 | Appliqué à la coupure des matériaux non ferreux tels que les alliages d'aluminium, etc. |
| Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC) et les plastiques de tissu-renforcé de carbone (CFRP). PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
|
| ·Alliages en aluminium et d'aluminium | |
| ·Alliages de cuivre, en laiton et en bronze | |
| ·Alliages de zinc et de magnésium | |
| ·Fibre de carbone | |
| ·Résines époxydes | |
| ·Plastiques | |
| ·Composés de fibre de verre | |
| ·Composés de graphite |
Spécifications :
| Angle | Dimensions | Catégorie | ||||||
| Code de norme ANSI | Code d'OIN | Astuces | IC millimètre |
S millimètre |
R millimètre |
Φd millimètre |
Le millimètre |
Énoncé des besoins pour la mission 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9,525 | 3,97 | 0,2 | 4,4 | 16,2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4,4 | 15,9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3,97 | 0,8 | 4,4 | 15,3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2,4 | 9 | √ |
| Recommandation de taux d'entrée | ||||||
| Rayon de nez (millimètres) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ du taux d'entrée f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
