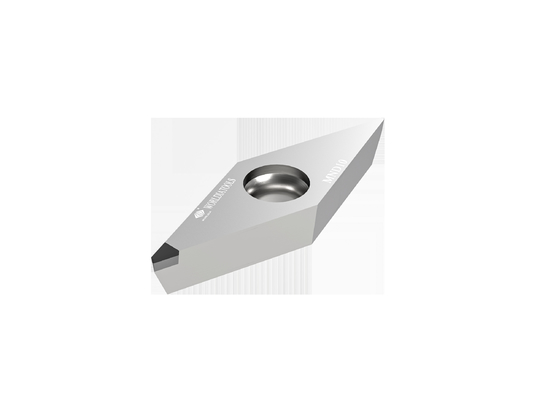

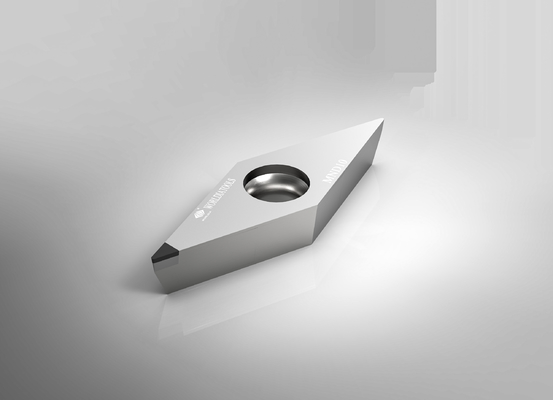

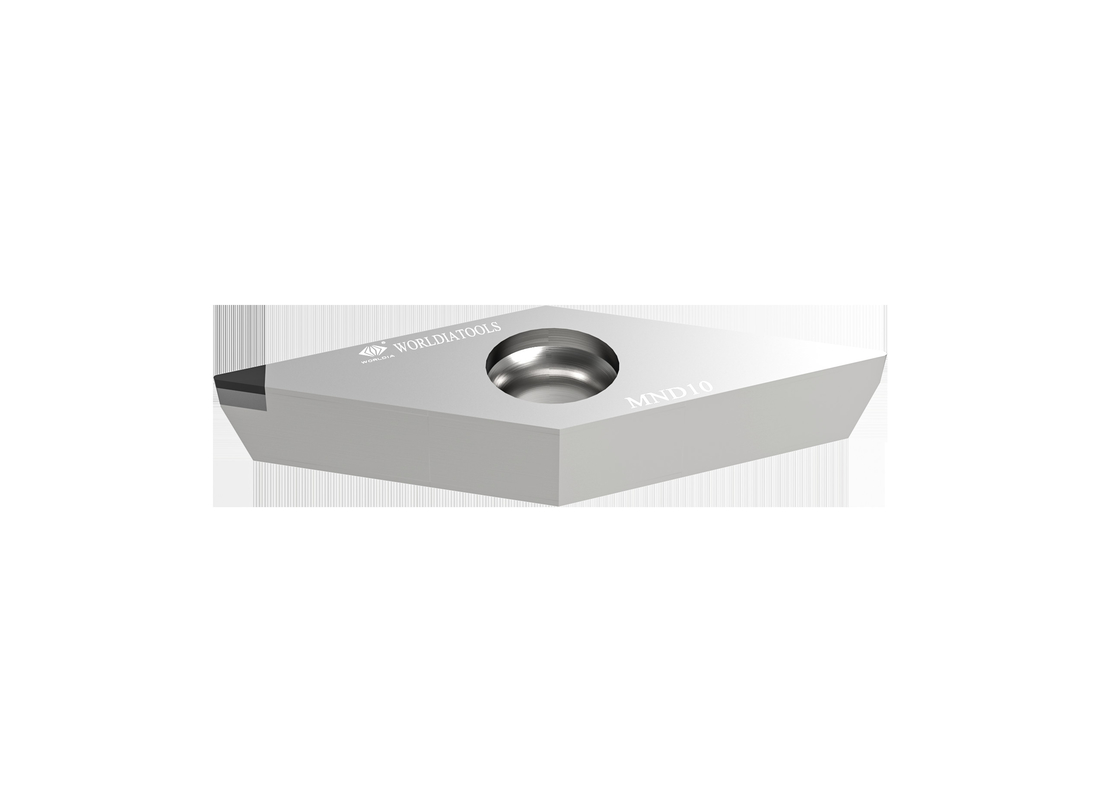

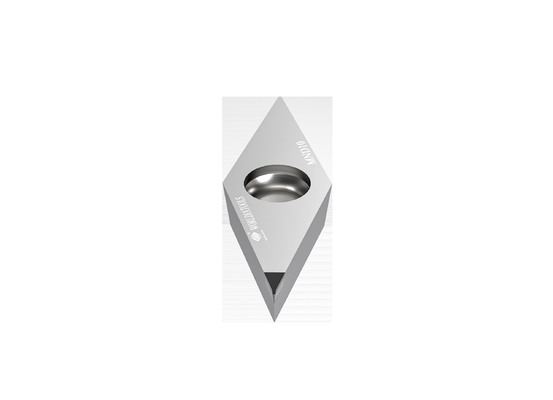

Insertion de rotation de coupe de l'insertion PCD du carbure VCGW160408 standard pour les matériaux non ferreux
Comme série standard à extrémité élevé d'outil de coupe, MANANOVA suit le processus entier de la qualité
gestion des matières premières, avec l'équipement d'essai sophistiqué de production, professionnel et
équipe expérimentée de R&D et de production, et services techniques professionnels, de sorte que chaque utilisateur puisse
continuez à éprouver des avantages d'outils de coupe de Worldia.
Description :
ManaNova, une sous-marque de Worldia, est placé comme série standard à extrémité élevé.
Pour répondre aux besoins des clients comme but, nous choisissons strictement des matériaux de PCD/PCBN pour fournir un universel,
effet de coupure stable et et efficace.
La caractéristique critique de ManaNova est choix facile et livraison rapide.
« Choix facile » : Il est facile de choisir selon la table et l'application de comparaison.
« La livraison rapide » : Toutes les insertions de ManaNova PCD dans le catalogue sont disponibles en stock.
Éliminant la force majeure, vous pouvez obtenir d'ici 4-5 jours.
Matériel :
Les outils avec le diamant polycristallin (PCD) coupant des matériaux peuvent réduire votre coût de usinage de manière significative,
Les outils de PCD sont idéaux pour l'usage avec le métal non ferreux, tel que l'aluminium, zinc, et le magnésium allie,
Composés de GRP, plastiques de tissu-renforcé de carbone, carbure « vert », et matériaux en céramique aussi bien que tous abrasifs.
La nitrure de bore cubique polycristalline (BCN) est un matériel avec une excellente dureté chaude à la laquelle peut être employé
vitesses de coupure très élevées. Il montre également la bonne dureté et les outils du choc thermique resistance.CBN sont
idéal pour l'usage avec en acier trempé, des fontes, et des fers aussi bien que des composants agglomérés de métallurgie des poudres.
Produits principaux :
L'insertion de PCBN convient à usiner la fonte en acier trempé et grise, le fer malléable, et la métallurgie des poudres.
L'insertion de PCD convient à l'usinage approximatif et de finition de l'alliage d'aluminium et d'autres matériaux de non-métal.
Avantages :
·De haute qualité
·Coût bas
·Approvisionnement direct d'usine
Application :
| MND10 |
Appliqué à la coupe des matériaux non ferreux tels que les alliages d'aluminium, etc. |
Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC), et les plastiques de tissu-renforcé de carbone (CFRP).
PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
| ·Alliages en aluminium et d'aluminium |
| ·Alliages de cuivre, en laiton, et en bronze |
| ·Alliages de zinc et de magnésium |
| ·Fibre de carbone |
| ·Résines époxydes |
| ·Plastiques |
| ·Composés de fibre de verre |
| ·Composés de graphite |
Spécifications :
| Angle |
Dimensions |
Catégorie |
| Code de norme ANSI |
Code d'OIN |
Astuces |
IC
millimètre |
S
millimètre |
R
millimètre |
Φd
millimètre |
Le
millimètre |
Énoncé des besoins pour la mission
10 |
| VCGW 220,5 |
VCGW 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
√ |
| VCGW 221 |
VCGW 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
√ |
| |
| VCGW 330,5 |
VCGW 160402 |
1N |
9,525 |
4,76 |
0,2 |
4,4 |
2,5 |
√ |
| VCGW 331 |
VCGW 160404 |
1N |
9,525 |
4,76 |
0,4 |
4,4 |
2,5 |
√ |
| VCGW 332 |
VCGW 160408 |
1N |
9,525 |
4,76 |
0,8 |
4,4 |
2,5 |
√ |
| Recommandation de taux d'entrée |
| Rayon de nez (millimètres) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| ≤ du taux d'entrée f (mm/rev) |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
