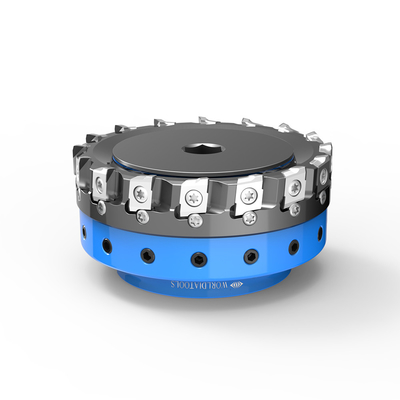

Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert

Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert
FMP-BE milling tool FMP100SB32-BE12-16 for high-quality surfaces BEHW1204 insert type PCD PCBN milling tool
Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert

Image Grand :  Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert

Détails sur le produit:
Nom de marque: Worldia
Certification: ISO9001/ISO14001
Numéro de modèle: Les résultats de l'enquête sont publiés dans le journal officiel de l'Union européenne.
Contact

Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert

description de
Nom: FMP-BE, coupeuses à coquille - Pech fin Matériau de coupe: PCD/PCBN
Bords de coupe: 16 Type d'insertion: Le numéro de série est le numéro de série.
Diamètre standard du coupeur (mm): 40 à 250 Matériel de coupeur: 40 - 63: acier 80 - 250: aluminium + acier
Les avantages: Haute résistance et résistance à l'usure
Mettre en évidence:

outil de fraisage de surface de haute qualité

,

Outil de fraisage BEHW1204

,

outil de fraisage FMP100SB32-BE12-16

Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert

Les spécifications

Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert 0

Spécification Inventaire D D1 D2 D3 L Ap max Z en kg RPM max Matériel
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 040401060013 40 16 36 Je ne sais pas. 40 11 6 0.36 40000 Acier
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 040401060005 50 22 45 Je ne sais pas. 40 11 8 0.55 35100 Acier
Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation. 040401060006 63 22 45 Je ne sais pas. 40 11 10 0.75 30200 Acier
Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation. (040401060007) 80 27 50 Je ne sais pas. 50 11 12 0.96 27500 Acier et aluminium
Les résultats de l'enquête sont publiés dans le journal officiel de l'Union européenne. 040401060008 100 32 70 Je ne sais pas. 50 11 16 1.45 23800 Acier et aluminium
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 040401060009 125 40 90 Je ne sais pas. 63 11 20 2.40 19100 Acier et aluminium
Les résultats de l'enquête sont publiés dans le journal officiel de l'Union européenne. 040401060010 160 40 115 66.7 63 11 24 3.00 1 4900 Acier et aluminium
Le nombre de points de contrôle doit être supérieur ou égal à: 040401060011 200 60 150 101.6 63 11 30 4.25 11 900 Acier et aluminium
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 040401060012 250 60 200 101.6 63 11 36 6.50 9550 Acier et aluminium
Coupeuses livrées assemblées avec pièces de rechange, mais sans inserts, équilibrées dynamiquement à G2.5 à 25000 tours par minute: mm



Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert 1

Principales applications

Coupeuses de fraisage Worldiaont été développés pour l'usinage à grande vitesse du métal léger, même sur des centres d'usinage de petite taille avec fuseaux de précision.exigences relatives au faible poids, faible inertie et équilibrage précis pour permettre une accélération élevée de la broche, une résistance élevée et une résistance à l'usure sont atteintes en même temps.Les coupeuses de 80 à 160 mm de diamètre peuvent être montées sur le même adaptateur., alors que, par exemple, le poids d'une découpeuse de 160 mm de diamètre avec adaptateur BT30 ne dépasse pas 3 kg.


Tout le monde FMP-BEles coupeuses disposent d'une poche d'insertion standard qui permet l'utilisation de différentes combinaisons d'inserts à pointe BEHW1204PCD et PCBN,d'une épaisseur n'excédant pas 1 mm,.

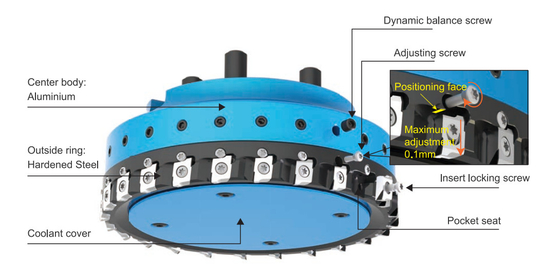

Caractéristiques du design

Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert 2

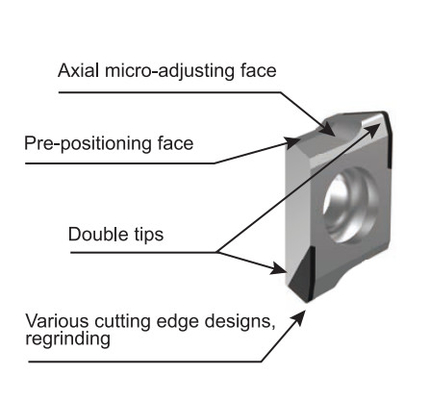

Type d'insertion

1- Alliage d'aluminium/ acier Conception bimetallique

- Le centre du corps pour la perte de poids

- Anneaux d'acier trempé pour une rigidité et une résistance à l'usure élevées, donc une durée de vie plus longue du coupeur par rapport aux coupeurs avec corps en aluminium

2- sièges de poche à insertion de haute précision, conservant un dépassement axial de 0,02 mm sans réglage de l'insertion

3En standard, chaque poche peut également être réglée sur une sortie axiale dans une plage de 0,1 mm.

4. Les inserts BEHW sont disponibles dans une variété de matériaux, les angles de plomb, essuie-glaces, et les conceptions d'angle pour de nombreuses applications différentes dans le visage et l'épaule fraisage rugueux et de finition

5Séparation entre la face de positionnement de l'insert et le bord de coupe pour protéger le bord de coupe et pour simplifier l'utilisation d'inserts superposés ou recouverts

6. inserts avec 2 bords de coupe et service de reprise/reprise pour réduire le coût de l'outillage par pièce

7. Fluide de refroidissement interne à travers le corps du coupeur

 Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert 3



Classements PCD et recommandations d'application

Le portefeuille de Worldia comprend une variété de différents matériaux PCD et CVD qui seront sélectionnés en fonction de vos besoins spécifiques.Ci-dessous, une sélection de notes couvrant les applications les plus courantes.



Matériau de la pièce à usiner Grade Taille du grain (mm) Caractéristiques Application du projet
N PD10E 10 PD10E est la qualité universelle sur le marché. C'est le premier choix pour de nombreuses applications où un équilibre de 9o0d de ténacité et de résistance à l'usure est requis. Cette qualité est couramment utilisée pour les applications de finition non ferreuses.graphite et ainsi de suite.
Le PD32E 2 à 30 Le PD32E a une combinaison unique de résistance à l'usure, de résistance aux bords et de qualité des bords. Il contient un mélange soigneusement sélectionné de diamant de micron (entre 2 et 30 um).La combinaison de ces tailles de particules et d'un procédé de frittage à haute pression spécialement développé produit une structure extrêmement résistante à l'abrasion et bonne stabilité thermique. Les domaines d'application comprennent l'usinage de pièces abrasives telles que le MMC, les alliages d'aluminium à haute teneur en silicium ainsi que l'usinage du carbure, du caoutchouc dur, du graphite et d'autres matériaux.





Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert 4

Études de cas d'application et recommandations du Worldia

Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert 5

Partie de travail: couvercle de l'extrémité du moteur
Matériau: alliage d'aluminium

Fuseau: fuseau unique

Velocité maximale: 16000 tours par minute

Le système de détection des émissions
Finition de surface: Ra1.25
Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert 6

Partie de travail: boîtier de boîte de vitesses pour véhicules utilitaires
Matériau: alliage d'aluminium

Fuseau: fuseau unique

Velocité maximale: 16000 tours par minute

Pour les véhicules à moteur:
Finition de surface: Ra1.25
Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert 7

Partie de travail: tête de cylindre

Matériau: ALSi10MgCu

Fuseau: fuseau unique

Velocité maximale: 12000 tours par minute

Adaptateur: HSK63

Type de traitement: fraisage de surface

Temps de traitement: 1

Finition de surface: Ra3.2
Outil de fraisage FMP-BE FMP100SB32-BE12-16 pour des surfaces de haute qualité BEHW1204 outil de fraisage PCD PCBN de type insert 8

Partie de travail: tête de cylindre

Matériau: ALSi10MgCu

Fuseau: fuseau unique

Velocité maximale: 16000 tours par minute
Processus d'usinage: fraisage brut de la face du pont
Finition de surface: Ra3.2
Petites puces grâce à un brise-puces laser, élimination facile des puces



Les services Worldia

Consulting technologique et conception d'outils sur mesure Après une étude minutieuse de vos exigences, nos ingénieurs vous proposent le plus efficace
Si nécessaire, concevez des outils exactement selon vos besoins.
Montage et pose des outils Si vous le demandez, nous assemblons les coupeuses avec des inserts et les réglons avant la livraison
Insérer la saisie et la réécriture Nous offrons le retap à la même taille d'insertion sous-couche à des conditions attrayantes
