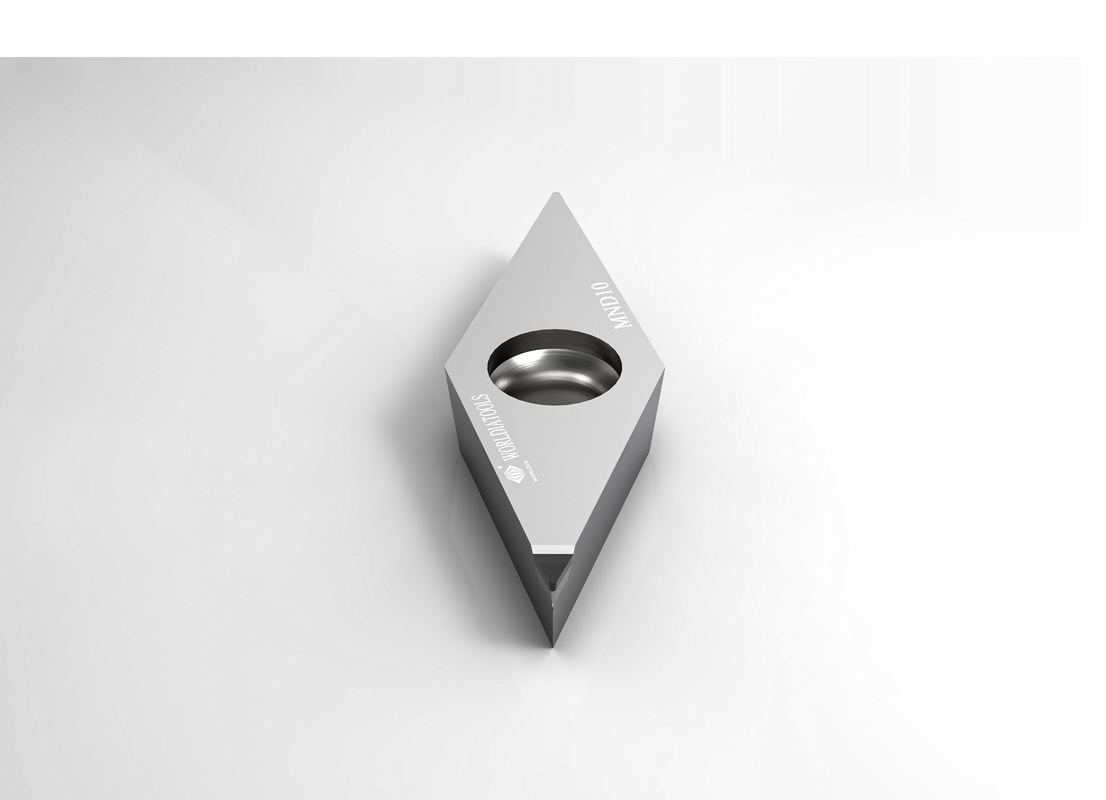

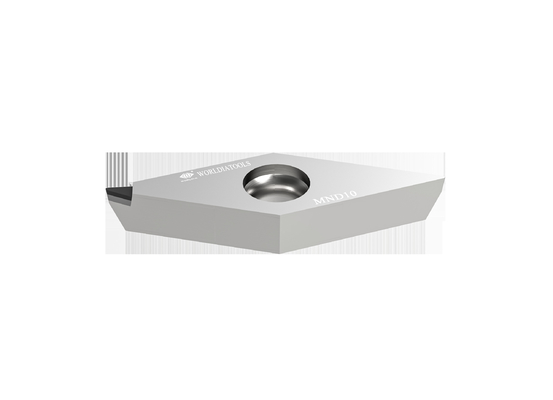

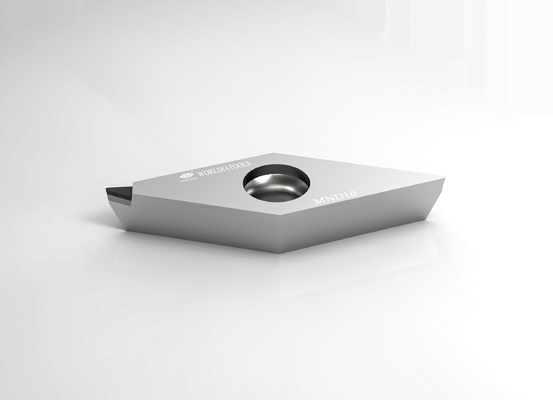

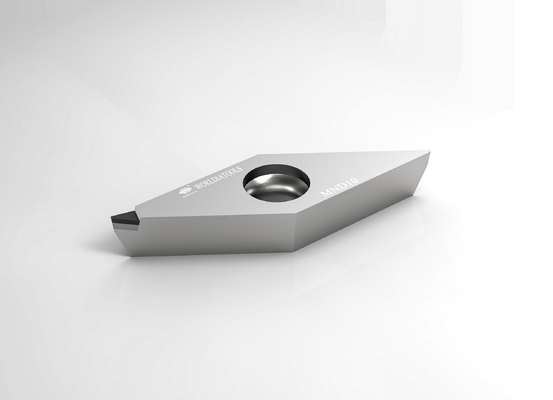

Insertion de rotation de coupe de l'insertion PCD de carbure standard de VCGT 160404 pour les matériaux non ferreux
Comme série standard à extrémité élevé d'outil de coupe, MANANOVA suit le processus entier de la qualité
gestion des matières premières, avec l'équipement d'essai sophistiqué de production, professionnel et
équipe expérimentée de R&D et de production, et services techniques professionnels, de sorte que chaque utilisateur puisse
continuez à éprouver des avantages d'outils de coupe de Worldia.
Description :
ManaNova, une sous-marque de Worldia, est placé comme série standard à extrémité élevé.
Pour répondre aux besoins des clients comme but, nous choisissons strictement des matériaux de PCD/PCBN pour fournir un universel,
effet de coupure stable et et efficace.
La caractéristique critique de ManaNova est choix facile et livraison rapide.
« Choix facile » : Il est facile de choisir selon la table et l'application de comparaison.
« La livraison rapide » : Toutes les insertions de ManaNova PCD dans le catalogue sont disponibles en stock.
Éliminant la force majeure, vous pouvez obtenir d'ici 4-5 jours.
Produits principaux :
L'insertion de PCBN convient à l'usinage de la fonte en acier trempé et grise, du fer malléable, et de la métallurgie des poudres.
L'insertion de PCD convient à l'usinage approximatif et de finition de l'alliage d'aluminium et de tout autre non-métal
Avantages :
· Universel
· Choix facile
· La livraison rapide
Service :
· Service en ligne de magasin
· Appui de distributeur local
· Support technique
Application :
| MND10 |
Appliqué à la coupe des matériaux non ferreux tels que les alliages d'aluminium, etc. |
Des outils de PCD sont limités aux matériaux non ferreux, tels que l'aluminium de haut-silicium, les composites à matrice métallique (MMC), et les plastiques de tissu-renforcé de carbone (CFRP).
PCD avec le liquide réfrigérant d'inondation peut également être employé dans les applications titaniques de superbe-finissage. |
| ·Alliages en aluminium et d'aluminium |
| ·Alliages de cuivre, en laiton, et en bronze |
| ·Alliages de zinc et de magnésium |
| ·Fibre de carbone |
| ·Résines époxydes |
| ·Plastiques |
| ·Composés de fibre de verre |
| ·Composés de graphite |
Spécifications :
| Angle |
Dimensions |
Catégorie |
| Code de norme ANSI |
Code d'OIN |
Astuces |
IC
millimètre |
S
millimètre |
R
millimètre |
Φd
millimètre |
Le
millimètre |
Énoncé des besoins pour la mission
10 |
| VCGT 220,5 |
VCGT 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
√ |
| VCGT 221 |
VCGT 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
√ |
| |
| VCGT 330,5 |
VCGT 160402 |
1N |
9,525 |
4,76 |
0,2 |
4,4 |
2,5 |
√ |
| VCGT 331 |
VCGT 160404 |
1N |
9,525 |
4,76 |
0,4 |
4,4 |
2,5 |
√ |
| VCGT 332 |
VCGT 160408 |
1N |
9,525 |
4,76 |
0,8 |
4,4 |
2,5 |
√ |
| Recommandation de taux d'entrée |
| Rayon de nez (millimètres) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| ≤ du taux d'entrée f (mm/rev) |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
